Lý thuyết, Bài tập Vật Lí 9 Bài 37 (có đáp án): Máy biến thế



A. Lý thuyết

I. TÓM TẮT LÍ THUYẾT

1. Cấu tạo và hoạt động của máy biến thế

Vật Lí lớp 9 | Tổng hợp Lý thuyết - Bài tập Vật Lý 9 có đáp án

    a) Cấu tạo

    Máy biến thế là thiết bị dùng để tăng hoặc giảm hiệu điện thế của dòng điện xoay chiều.

Vật Lí lớp 9 | Tổng hợp Lý thuyết - Bài tập Vật Lý 9 có đáp án

    Bộ phận chính của máy biến thế gồm:

- Hai cuộn dây dẫn có số vòng khác nhau, đặt cách điện với nhau. Cuộn dây nối với mạng điện gọi là cuộn sơ cấp, cuộn dây lấy hiệu điện thế ra sử dụng gọi là cuộn thứ cấp.

- Một lõi sắt hay thép có pha Silic gồm nhiều lá mỏng ghép cách điện với nhau.

    b) Hoạt động

    Khi đặt vào hai đầu cuộn sơ cấp của máy biến thế một hiệu điện thế xoay chiều thì ở hai đầu cuộn thứ cấp xuất hiện một hiệu điện thế xoay chiều.

2. Tác dụng làm biến đổi hiệu điện thế của máy biến thế

    Gọi n1, U1 và n2, U2 lần lượt là số vòng dây và hiệu điện thế của cuộn sơ cấp và thứ cấp.

    Hiệu điện thế ở hai đầu mỗi cuộn dây của máy biến thế tỉ lệ với số vòng dây của mỗi cuộn:

Vật Lí lớp 9 | Tổng hợp Lý thuyết - Bài tập Vật Lý 9 có đáp án

    Lưu ý:

    + Nếu k > 1 (tức U1 > U2 hay n1 > n2) là máy hạ thế

    + Nếu k < 1 (tức U1 < U2 hay n1 < n2) là máy tăng thế

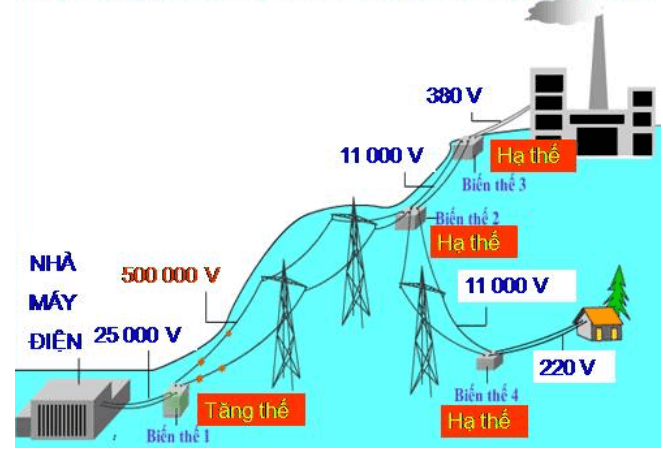

3. Vai trò của máy biến thế trong truyền tải điện năng đi xa

    Để giảm hao phí trên đường dây tải điện cần có hiệu điện thế rất lớn (hàng trăm nghìn vôn) nhưng đến nơi sử dụng điện lại chỉ cần hiệu điện thế thích hợp (220V). Chính vì vậy máy biến thế có vai trò to lớn trong việc truyền tải điện năng đi xa. Ở hai đầu đường dây tải điện, người ta đặt hai loại máy biến thế có nhiệm vụ khác nhau: Đầu đường dây tải điện, đặt máy biến thế có nhiệm vụ tăng hiệu điện thế, đến nơi sử dụng điện đặt máy biến thế có nhiệm vụ giảm hiệu điện thế đến mức phù hợp.

Vật Lí lớp 9 | Tổng hợp Lý thuyết - Bài tập Vật Lý 9 có đáp án

    Chú ý:

    Máy biến thế chỉ có thể hoạt động được với dòng điện xoay chiều và không hoạt động được với dòng điện một chiều.

B. Trắc nghiệm & Tự luận

Câu 1: Các bộ phận chính của máy biến thế gồm:

A. Hai cuộn dây dẫn có số vòng dây khác nhau và nam châm điện.

B. Hai cuộn dây dẫn có số vòng dây khác nhau và một lõi sắt.

C. Hai cuộn dây dẫn có số vòng dây giống nhau và nam châm vĩnh cửu.

D. Hai cuộn dây dẫn có số vòng dây giống nhau và nam châm điện.

Các bộ phận chính của máy biến thế:

+ Hai cuộn dây dẫn có số vòng dây khác nhau, đặt cách điện với nhau.

+ Một lõi sắt (hay thép) có pha silic chung cho cả hai cuộn dây

→ Đáp án B

Câu 2: Chọn phát biểu đúng

A. Khi một hiệu điện thế xoay chiều vào hai đầu cuộn dây sơ cấp của một máy biến thế thì ở cuộn dây thứ cấp xuất hiện một hiệu điện thế xoay chiều.

B. Máy biến thế có thể chạy bằng dòng điện một chiều.

C. Không thể dùng dòng điện xoay chiều để chạy máy biến thế mà dùng dòng điện một chiều để chạy máy biến thế.

D. Máy biến thế gồm một cuộn dây và một lõi sắt.

Không thể dùng dòng điện không đổi (dòng điện một chiều) để chạy máy biến thế được. Máy biến thế gồm hai cuộn dây có số vòng khác nhau và một lõi sắt.

→ Đáp án A

Câu 3: Máy biến thế có cuộn dây:

A. Đưa điện vào là cuộn sơ cấp.

B. Đưa điện vào là cuộn sơ cấp.

C. Đưa điện vào là cuộn thứ cấp.

D. Lấy điện ra là cuộn sơ cấp.

Máy biến thế có cuộn dây đưa điện vào là cuộn sơ cấp

→ Đáp án A

Câu 4: Phát biểu nào sau đây về máy biến thế là không đúng ?

A. Số vòng cuộn sơ cấp nhiều gấp n lần số vòng cuộn thứ cấp là máy hạ thế.

B. Số vòng cuộn thứ cấp ít hơn số vòng cuộn sơ cấp là máy tăng thế.

C. Số vòng cuộn thứ cấp nhiều gấp n lần số vòng cuộn sơ cấp là máy tăng thế.

D. Số vòng cuộn thứ cấp ít hơn số vòng cuộn sơ cấp là máy hạ thế.

Số vòng cuộn thứ cấp ít hơn số vòng cuộn sơ cấp là máy hạ thế

→ Đáp án B

Câu 5: Máy biến thế là thiết bị:

A. Giữ hiệu điện thế không đổi.

B. Giữ cường độ dòng điện không đổi.

C. Biến đổi hiệu điện thế xoay chiều.

D. Biến đổi cường độ dòng điện không đổi.

Máy biến thế là thiết bị biến đổi hiệu điện thế xoay chiều

→ Đáp án C

Câu 6: Nếu đặt vào hai đầu cuộn dây sơ cấp của máy biến thế một hiệu điện thế xoay chiều thì từ trường trong lõi sắt từ sẽ:

A. Luôn giảm

B. Luôn tăng

C. Biến thiên

D. Không biến thiên

Nếu đặt vào hai đầu cuộn dây sơ cấp của máy biến thế một hiệu điện thế xoay chiều thì từ trường trong lõi sắt từ sẽ biến thiên

→ Đáp án C

Câu 7: Cuộn sơ cấp của máy biến thế có 4400 vòng, cuộn thứ cấp có 240 vòng. Khi đặt vào hai đầu cuộn sơ cấp một hiệu điện thế xoay chiều 220V thì ở hai đầu dây cuộn thứ cấp có hiệu điện thế là bao nhiêu ?

A. 12

B. 16

C. 18

D. 24

Ta có: Vật Lí lớp 9 | Tổng hợp Lý thuyết - Bài tập Vật Lý 9 có đáp án

→ Đáp án A

Câu 8: Một máy biến thế có hiệu điện thế cuộn sơ cấp là 220V, số vòng cuộn sơ cấp là 500 vòng, hiệu điện thế cuộn thứ cấp là 110V. Hỏi số vòng của cuộn thứ cấp là bao nhiêu vòng?

A. 220 vòng

B. 230 vòng

C. 240 vòng

D. 250 vòng

Ta có: Vật Lí lớp 9 | Tổng hợp Lý thuyết - Bài tập Vật Lý 9 có đáp án

→ Đáp án D

Câu 9: Cuộn sơ cấp của một máy biến thế có N1 = 5000 vòng, cuộn thứ cấp có N2 = 625 vòng. Nối hai đầu cuộn sơ cấp vào mạng điện có hiệu điện thế U1 = 220V.

a) Tính hiệu điện thế giữa hai đầu cuộn thứ cấp.

b) Tính dòng điện chạy qua cuộn thứ cấp nếu nối hai đầu cuộn thứ cấp với điện trở 137,5 Ω

Coi điện năng không bị mất mát

Hiệu điện thế giữa hai đầu cuộn thứ cấp:

Vật Lí lớp 9 | Tổng hợp Lý thuyết - Bài tập Vật Lý 9 có đáp án

Dòng điện qua cuộn thứ cấp:

Vật Lí lớp 9 | Tổng hợp Lý thuyết - Bài tập Vật Lý 9 có đáp án

Câu 10: Mắc vôn kế vào hai đầu cuộn thứ cấp của một máy biến thế thì thấy vôn kế chỉ 9V. Biết hiệu điện thế của hai đầu cuộn sơ cấp là 360V. Hỏi:

a) Biến thế nói trên là biến thế tăng hay giảm thế?

b) Biết cuộn thứ cấp có 42 vòng. Tính số vòng dây ở cuộn sơ cấp.

a) Ta có U2 = 9V, U1 = 360V => U1 > U2

=> Máy biến thế có tác dụng giảm thế

b) Ta có: Vật Lí lớp 9 | Tổng hợp Lý thuyết - Bài tập Vật Lý 9 có đáp án
