Vở bài tập Vật Lí 9 Bài 11 trang 35-36

Bài 11: Bài tập vận dụng định luật Ôm và công thức tính điện trở của dây dẫn

B – GIẢI BÀI TẬP

Quảng cáo

I – BÀI TẬP TRONG SÁCH BÀI TẬP

Câu 11.1 trang 35 VBT Vật Lí 9:

a) Điện trở tương đương của hai bóng đèn là: R_tđ = R₁ + R₂ = 11,9 Ω

Muốn cho hai đèn sáng bình thường thì cường độ dòng điện trong mạch chính phải có giá trị là I = I₁ = I₂ = I_đm1 = I_đm2 = 0,8 A. Suy ra điện trở toàn mạch có giá trị là

b) Tiết diện của dây điện trở được tính theo công thức: S = ρ.(l/R₃)

Vậy Vở bài tập Vật Lí 9 Bài 11 trang 35-36 | Giải vở bài tập Vật Lí 9

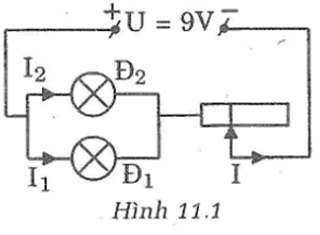

Câu 11.2 trang 35 VBT Vật Lí 9: a) Vẽ sơ đồ mạch điện vào hình 11.1

Cường độ dòng điện qua mạch chính là:

Điện trở của biến trở là:

b) Điện trở lớn nhất của biến trở là:

Đường kính tiết diện của dây hợp kim là:

Câu 11.3 trang 36 VBT Vật Lí 9: a) Vẽ sơ đồ mạch điện vào hình 11.2:

b) Tính điện trở của biến trở:

- Cường độ dòng điện chạy qua đèn Đ₁ là:

I₁ = U₁/ R₁ = 6 : 5 = 1,2 A

Cường độ dòng điện chạy qua biến trở là:

I_b = I₁ – I₂ = 0,2 A

Điện trở của biến trở: R_b = U_b/I_b = 3/0,2 = 15 Ω

c) Chiều dài của dây nicrom dùng để quấn biến trở là:

Câu 11.4 trang 36 VBT Vật Lí 9:

a) Điện trở của biến trở khi đó là:

b) Đèn được mắc song song với phần R₁ của biến trở và đoạn mạch song song này được mắc nối tiếp với phần còn lại R₂(R₂ = 16 – R₁) của biến trở.

Để đèn sáng bình thường thì hiệu điện thế ở hai đầu đoạn mạch song song là U_Đ = 6V và do đó hiệu điện thế ở hai đầu phần còn lại của biến Hình 11.3 trở là:

U₂ = U – U_Đ = 12 – 6 = 6 V.

Điện trở của đèn là: R_Đ = U_Đ/I_Đ = 6/0,75 = 8 Ω

Vì cụm đoạn mạch (đèn // R₁) nối tiếp với R2 nên ta có hệ thức: R_1Đ/R₂ = U_1Đ/U₂

(R_1Đ là điện trở tương đương của đoạn mạch đèn // R₁ và U_1Đ = U₁ = U_Đ = 6 V)
