Vở bài tập Vật Lí 9 Bài 5 trang 16-17
Bài 5: Đoạn mạch song song
B – GIẢI BÀI TẬP
I –BÀI TẬP TRONG SÁCH BÀI TẬP
Câu 5.1 trang 16 VBT Vật Lí 9:
a) Điện trở tương đương của đoạn mạch:
b) Số chỉ của các ampe kế là:
Cường độ dòng điện qua mạch chính là:
Vì R1 mắc song song với R2 nên U1 = U2 → = UV = 12 V
→ I1 = U1/R1 = 12/15 = 0,8 A; I2 = U2/R2 = 12/10 = 1,2 A.
Vậy ampe kế ở mạch chính chỉ 2A, ampe kế 1 chỉ 0,8 A, ampe kế 2 chỉ 1,2 A.
Câu 5.2 trang 16 VBT Vật Lí 9:
a) Hiệu điện thế giữa hai đầu AB của đoạn mạch là:
UAB = U1 = I1.R1 = 0,6.5 = 3 V.

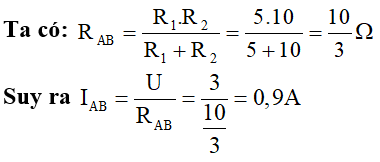

b) Cường độ dòng điện ở mạch chính là:
Câu 5.3 trang 17 VBT Vật Lí 9:
Tóm tắt
R1 = 20 Ω; R2 = 30 Ω; IA = 1,2 A; IA1 = ?; IA2 = ?

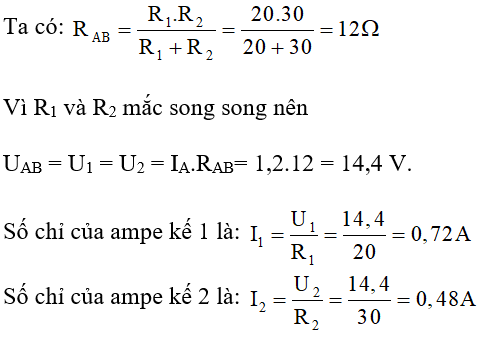

Lời giải:
Câu 5.4 trang 17 VBT Vật Lí 9:
Chọn câu B:
Hiệu điện thế tối đa đặt vào hai đầu điện trở R1 là: U1max = R1.I1max = 15.2 = 30 V
Hiệu điện thế tối đa đặt vào hai đầu điện trở R2 là: U2max = R2.I2max = 10.1 = 10 V
Vì hai điện trở ghép song song nên hiệu điện thế giữa hai đầu các điện trở phải bằng nhau. Vì vậy hiệu điện thế tối đa có thể đặt vào hai đầu đoạn mạch là:
Umax = U2max = 10 V
Câu 5.5 trang 17 VBT Vật Lí 9:
a) Điện trở R2 là:
Điện trở tương đương của toàn mạch là:
Vì R1 mắc song song R2 nên ta có:

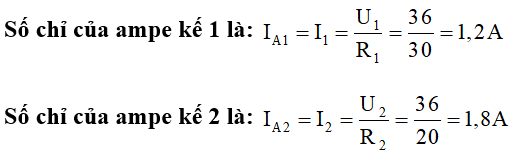

b) Số chỉ của các ampe kế A1 và A2 là :
Câu 5.6 trang 17 VBT Vật Lí 9:
a) Điện trở tương đương của đoạn mạch là:
Vì R1, R2, R3 mắc song song với nhau nên ta có:
b. Cường độ dòng điện chạy qua mạch chính và từng mạch rẽ là:
Cường độ dòng điện chạy qua mạch chính là: I = U/Rtđ = 12/5 = 2,4 A
Vì R1, R2, R3 mắc song song với nhau nên U1 = U2 = U3 = U
Cường độ dòng điện chạy qua từng mạch rẽ là:
