Lý thuyết Vật lí 9 Bài 6: Bài tập vận dụng định luật Ôm hay, chi tiết

---

---

Bài viết Lý thuyết Vật lí 9 Bài 6: Bài tập vận dụng định luật Ôm hay, chi tiết giúp bạn nắm vững kiến thức trọng tâm Lý thuyết Vật lí 9 Bài 6: Bài tập vận dụng định luật Ôm.

Lý thuyết Vật lí 9 Bài 6: Bài tập vận dụng định luật Ôm (hay, chi tiết)

I. TÓM TẮT LÍ THUYẾT

1. Vận dụng định luật Ôm cho đoạn mạch mắc nối tiếp

    Đối với đoạn mạch có n điện trở mắc nối tiếp:

- Cường độ dòng điện: I_AB = I₁ = I₂ = ... = I_n

- Hiệu điện thế giữa hai đầu đoạn mạch: UAB = U1 + U₂ + ... + U_n

- Điện trở tương đương: R_AB = R₁ + R₂ + ... + R_n

2. Vận dụng định luật Ôm cho đoạn mạch mắc song song

    Đối với đoạn mạch có n điện trở mắc song song:

- Cường độ dòng điện: I_AB = I₁ + I₂ + ... + I_n

- Hiệu điện thế giữa hai đầu đoạn mạch: U_AB = U₁ + U₂ + ... + U_n

- Điện trở tương đương:

II. PHƯƠNG PHÁP GIẢI

1. Vận dụng định luật Ôm cho đoạn mạch mắc hỗn hợp

    Chia đoạn mạch mắc hỗn hợp thành nhiều đoạn mạch nhỏ sao cho trong mỗi đoạn nhỏ đó chỉ có một cách mắc. Sau đó áp dụng định luật Ôm cho từng đoạn mạch để tìm hiệu điện thế, cường độ dòng điện, điện trở theo yêu cầu của đề bài.

    Ví dụ: Đoạn mạch mắc hỗn họp đơn giản

    Xét đoạn mạch AB. Ta chia AB thành 2 đoạn AC nối tiếp với CB.

    + Cường độ dòng điện: I₁ = I₂ + I₃;

    + Hiệu điện thế:

    U_CB = U₂ = U₃; U_AC = U₁

    U_AB = U_AC + U_CB = U₁ + U₂ = U₁ + U₃

    + Điện trở tương đương của đoạn CB:

    + Điện trở tương đương của toàn mạch:

2. Tính hiệu điện thế giữa hai điểm P, Q bất kỳ trên mạch điện

- Nếu P, Q cùng nằm trên một mạch rẽ: U_PQ = I_PQ.R_PQ

- Nếu P, Q không cùng nằm trên một mạch rẽ: U_PQ = U_PM + U_MQ

    Với M là một điểm cùng nằm trên đoạn mạch rẽ chứa P, chứa Q.

    Ví dụ: Tính hiệu điện thế giữa hai đầu điểm C, D ở hình vẽ:

- Tính U₁ và U₃

- Tính U_CD = U_CA + U_AD

    Với U_CA = - U_AC = - U₁

    U_AD = U₃

    Vậy U_CD = U₃ – U₁

III. BÀI TẬP TỰ LUYỆN

Câu 1: Cho mạch điện như hình vẽ.

Biết R₁ = R₄ = 2Ω; R₂ = 4Ω; R₃ = 8Ω. Hiệu điện thế giữa hai điểm A, B là U_AB = 12V. Bỏ qua điện trở các dây nối và các khóa K. Tính điện trở tương đương của mạch AB và dòng điện qua các điện trở trong các trường hợp sau:

a) Đóng K₂ mở K₃.

b) Đóng K₃ mở K₂.

c) Đóng cả K₂ và K₃.

Câu 2: Cho mạch điện như hình vẽ.

Biết R₁ = R₆ = 2Ω; R₂ = R₃= 4Ω; R₄= 8Ω; R₅= 6Ω. Hiệu điện thế giữa hai điểm A, B là U_AB = 12V. Bỏ qua điện trở các dây nối và các khóa K. Tính điện trở tương đương của mạch AB và dòng điện qua các điện trở.

Câu 3: Cho mạch điện như sơ đồ. Biết R₁ = 10Ω và R₂ = 3R₃. Ampe kế A₁ chỉ 4 A.

a. Tìm số chỉ của các ampe kế A₂ và A₃.

b. Hiệu điện thế ở hai đầu R₃ là 15V. Tìm số chỉ của vôn kế V.

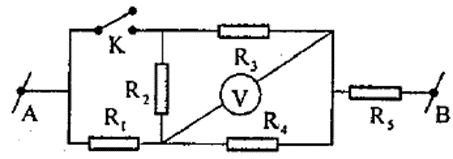

Câu 4: Cho mạch điện như hình vẽ.

Cho biết: R₁ = 1Ω, R₂ = 2Ω, R₃ = 3Ω, R₄ = 5Ω, R₅ = 0,5Ω, điện trở vôn kế rất lớn, dây dẫn và khóa K có điện trở không đáng kể. Hiệu điện thế giữa hai điểm A, B là U_AB = 20V. Hãy tính điện trở tương đương của mạch toàn mạch, dòng điện qua các điện trở và số chỉ của vôn kế, trong các trường hợp sau:

a) Khóa K đang mở.

b) Đóng khóa K.

Câu 5: Cho mạch điện có sơ đồ như hình vẽ. Trong đó điện trở R₁ = 14 Ω, R₂ = 8 Ω, R₃ = 24 Ω. Dòng điện đi qua R₁ có cường độ là I₁ = 0,4A. Tính cường độ dòng điện I₂, I₃ tương ứng đi qua các điện trở R₂ và R₃.

Câu 6: Khi mắc nối tiếp hai điện trở R₁ và R₂ vào hiệu điện thế 1,2V thì dòng điện chạy qua chúng có cường độ I = 0,12A.

a) Tính điện trở tương đương của đoạn mạch nối tiếp này.

b) Nếu mắc song song hai điện trở nói trên vào hiệu điện thế 1,2V thì dòng điện chạy qua điện trở R₁ có cường độ I₁ gấp 1,5 lần cường độ I₂ của dòng điện chạy qua điện trở R₂. Tính điện trở R₁ và R₂.

Câu 7: Điện trở R₁ = 6 Ω, R₂ = 9 Ω, R₃ = 15Ω chịu được dòng điện có cường độ lớn nhất tương ứng là I₁ = 5A, I₂ = 2A, I₃ = 3A. Hỏi có thể đặt một hiệu điện thế lớn nhất là bao nhiêu vào hai đầu đoạn mạch gồm 3 điện trở mắc nối tiếp với nhau?

Câu 8: Điện trở tương đương của đoạn mạch AB có sơ đồ như trên hình vẽ là R_AB =10 Ω, trong đó các điện trở R₁ = 7 Ω; R₂ = 12 Ω. Hỏi điện trở R_x có giá trị nào dưới đây?

Câu 9: Cho mạch điện AB có sơ đồ như hình. Trong đó điện trở R₁ = 3r; R₂ = r; R₃ = 6r. Điện trở tương đương của đoạn mạch này có giá trị nào dưới đây?

Câu 10: Cho mạch điện như hình vẽ. Hiệu điện thế đặt vào hai điểm A, B là U_AB = 60V, các điện trở R₁ = 20Ω, R₂ = 60Ω, R₃ = 20Ω, R₄ = 60Ω, R₅ = 1000Ω. Chứng minh cường độ dòng điện chạy qua R₅ bằng 0.
