Bài 27.14 trang 71 SBT Vật Lí 7

Bài 27: Thực hành: Đo cường độ dòng điện và hiệu điện thế đối với đoạn mạch nối tiếp

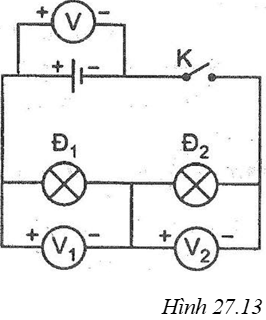

Bài 27.14 trang 71 Sách bài tập Vật Lí 7: Cho mạch điện có sơ đồ như trên hình 27.13, trong đó nguồn điện có hiệu điện thế là 3V.

Giải SBT Vật Lí 7 | Giải bài tập Sách bài tập Vật Lí 7

Quảng cáo

a. Khi công tắc K mở, các vôn kế V và V₁ có chỉ số U_m và U_1m tương ứng là bao nhiêu?

b. Khi công tắc K đóng, vôn kế V chỉ U_đ = 2,5V, vôn kế V₁ chỉ U_1đ = 1,5V. Tính số chỉ U_2đ của vôn kế V₂ khi đó.

Lời giải:

a) Khi K mở vôn kế V chỉ U_m = 3V

Vôn kế V₁ chỉ U_1m = 0

b) Khi K đóng do đoạn mạch mắc nối tiếp nên có hiệu điện thế bằng:

U_đ = U_1đ + U_2đ

số chỉ vôn kế V₂: U_2đ = U_đ - U_1đ = 2,5 - 1,5 = 1V
