Câu 17. Cho mạch điên gồm 1 bóng đèn dây tóc mắc nối tiếp với 1 động cơ xoay chiều 1 pha. Biết các giá trị định mức của đèn là 120V - 330W, điện áp định mức của động cơ là 220V. Khi đặt vào 2 đầu đoạn mạch 1 điện áp xoay chiều có giá trị hiệu dụng 332V thì cả đèn và động cơ đều hoạt động đúng công suất định mức. Công suất định mức của dộng cơ là:

Quảng cáo

A. 583W        B. 605W        C. 543,4W        D. 485,8W

Chọn C.

Cách giải 1: Đèn sáng bình thường thì dòng điện trong mạch là:

Vật Lí lớp 12 | Lý thuyết và Bài tập Vật Lí 12 có đáp án

Vật Lí lớp 12 | Lý thuyết và Bài tập Vật Lí 12 có đáp án

Công suất của động cơ: PĐc = UIcosφ.

Trong đó:

Vật Lí lớp 12 | Lý thuyết và Bài tập Vật Lí 12 có đáp án

Vậy: PĐc = 220.2,75.0,898 = 543,4W.

Cách giải 2: Ta xem động cơ như một cuộn dây có r, vì đèn sáng bình thường nên cường độ dòng điện trong mạch là

Vật Lí lớp 12 | Lý thuyết và Bài tập Vật Lí 12 có đáp án

Từ (1), (2) và (3) tìm được Ur , sau đó tính r = Ur/I, rồi tính công suất của động cơ:

P = rI2 = 543,4W.

Câu 18. Đoạn mạch xoay chiều AB có điện trở R mắc nối tiếp với cuộn dây, điện áp hiệu dụng hai đầu cuộn dây và hai đầu điện trở R cùng giá trị, nhưng lệch pha nhau π/3. Nếu mắc nối tiếp thêm tụ điện có điện dung C thì cosφ = 1 và công suất tiêu thụ là 100W. Nếu không có tụ thì công suất tiêu thụ của mạch là bao nhiêu?

A. 80W        B. 86,6W        C. 75W        D. 70,7W

Chọn C.

Vật Lí lớp 12 | Lý thuyết và Bài tập Vật Lí 12 có đáp án

Cách giải 1:

Vật Lí lớp 12 | Lý thuyết và Bài tập Vật Lí 12 có đáp án

Cách giải 2: Ta có: cosφ = 1 (cộng hưởng điện) .

Khi đó:

Vật Lí lớp 12 | Lý thuyết và Bài tập Vật Lí 12 có đáp án

Quảng cáo

Câu 19. Đoạn mạch xoay chiều AB có điện trở R1 mắc nối tiếp với đoạn mạch R2C, điện áp hiệu dụng hai đầu R1 và hai đầu đoạn mạch R2C có cùng giá trị, nhưng lệch pha nhau π/3. Nếu mắc nối tiếp thêm cuộn dây thuần cảm thì cosφ = 1 và công suất tiêu thụ là 200W. Nếu không có cuộn dây thì công suất tiêu thụ của mạch là bao nhiêu?

A. 160W        B. 173,2W

C. 150W        D. 141,42W

Chọn C.

Vật Lí lớp 12 | Lý thuyết và Bài tập Vật Lí 12 có đáp án

Cách giải 1: Trên giản đồ vector:

Vật Lí lớp 12 | Lý thuyết và Bài tập Vật Lí 12 có đáp án

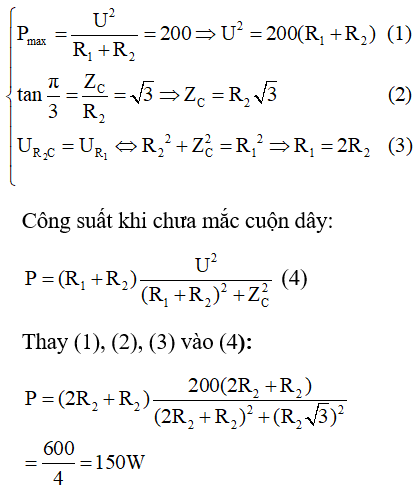

Cách giải 2: Ta có: cosφ = 1 (cộng hưởng điện)

Khi đó:

Vật Lí lớp 12 | Lý thuyết và Bài tập Vật Lí 12 có đáp án

Câu 20. Đặt điện áp xoay chiều có giá trị hiệu dụng là 60V vào 2 đầu mach R, L, C nối tiếp thì cường độ dòng điện hiệu dụng trong mach là i1 = I0cos(ωt + π/4) (A). Khi bỏ tụ C thì dòng điện trong mạch là i2 = I0cos(ωt - π/12) (A). Biểu thức điện áp của mạch là?

Vật Lí lớp 12 | Lý thuyết và Bài tập Vật Lí 12 có đáp án

Chọn A.

Vật Lí lớp 12 | Lý thuyết và Bài tập Vật Lí 12 có đáp án

Trong 2 trường hợp I0 như nhau nên:

Vật Lí lớp 12 | Lý thuyết và Bài tập Vật Lí 12 có đáp án

nên phương trình u có dạng: u = 60√2cos(ωt + π/12) (V).

Câu 21. Trên đoạn mạch xoay chiều không phân nhánh có bốn điểm theo đúng thứ tự A, M, N và B. Giữa hai điểm A và M chỉ có cuộn cảm thuần, giữa hai điểm M và N chỉ có điện trở thuần, giữa hai điểm N và B chỉ có tụ điện. Điện áp hiệu dụng giữa hai điểm A và N là 400 (V) và điện áp hiệu dụng hai điểm M và B là 300 (V). Điện áp tức thời trên đoạn AN và trên đoạn MB lệch pha nhau 90°. Điện áp hiệu dụng trên R là

A. 240 (V)        B. 120 (V)

C. 500 (V)        D. 180 (V)

Quảng cáo

Chọn A

Vật Lí lớp 12 | Lý thuyết và Bài tập Vật Lí 12 có đáp án

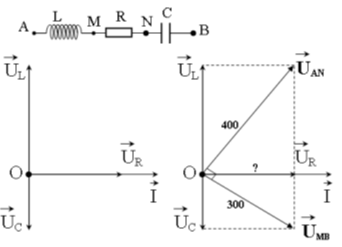

Vì liên quan đến Vật Lí lớp 12 | Lý thuyết và Bài tập Vật Lí 12 có đáp án nên ta tổng hợp theo quy tắc hình bình hành các véc tơ điện áp đó: , .

Vật Lí lớp 12 | Lý thuyết và Bài tập Vật Lí 12 có đáp án

Vật Lí lớp 12 | Lý thuyết và Bài tập Vật Lí 12 có đáp án

Câu 22. Trên đoạn mạch xoay chiều không phân nhánh có bốn điểm theo đúng thứ tự A, M, N và B. Giữa hai điểm A và M chỉ có cuộn cảm thuần, giữa hai điểm M và N chỉ có điện trở thuần, giữa 2 điểm N và B chỉ có tụ điện. Điện áp hiệu dụng giữa hai điểm A và M là 150 (V) và điện áp hiệu dụng giữa hai điểm N và B là 200/3 (V). Điện áp tức thời trên đoạn AN và trên đoạn MB lệch pha nhau 90°. Điện áp hiệu dụng trên R là

A. 100 (V).        B. 120 (V).

C. 90 (V).        D. 180 (V).

Chọn A

Vật Lí lớp 12 | Lý thuyết và Bài tập Vật Lí 12 có đáp án

Vật Lí lớp 12 | Lý thuyết và Bài tập Vật Lí 12 có đáp án

Vì liên quan đến Vật Lí lớp 12 | Lý thuyết và Bài tập Vật Lí 12 có đáp án nên ta tổng hợp theo quy tắc hình bình hành các véc tơ điện áp đó:

Vật Lí lớp 12 | Lý thuyết và Bài tập Vật Lí 12 có đáp án

Vật Lí lớp 12 | Lý thuyết và Bài tập Vật Lí 12 có đáp án

Câu 23. Mạch điện xoay chiều nối tiếp AB theo đúng thứ tự gồm cuộn cảm thuần L, điện trở thuần R và tụ điện C. Cho biết điện áp hiệu dụng URC = 0,75URL và R2 = L/C. Tính hệ số công suất của đoạn mạch AB.

A. 0,8.        B. 0,864.        C. 0,5.        D. 0,867.

Chọn B

Vật Lí lớp 12 | Lý thuyết và Bài tập Vật Lí 12 có đáp án

Vật Lí lớp 12 | Lý thuyết và Bài tập Vật Lí 12 có đáp án

Câu 24. Mạch điện xoay chiều nối tiếp AB theo đúng thứ tự gồm cuộn cảm thuần L, điện trở thuần R và tụ điện C. Cho biết điện áp hiệu dụng URL = URC√3 và R2 = L/C. Tính hệ số công suất của đoạn mạch AB.

Vật Lí lớp 12 | Lý thuyết và Bài tập Vật Lí 12 có đáp án

Chọn C

Vật Lí lớp 12 | Lý thuyết và Bài tập Vật Lí 12 có đáp án

Vật Lí lớp 12 | Lý thuyết và Bài tập Vật Lí 12 có đáp án

Câu 25. Trên đoạn mạch xoay chiều không phân nhánh có bốn điểm theo đúng thứ tự A, B, C và D. Giữa hai điểm A và B chỉ có tụ điện, giữa hai điểm B và C chỉ có điện trở thuần, giữa 2 điểm C và D chỉ có cuộn cảm thuần cảm. Điện áp hiệu dụng giữa hai điểm A và D là 100√3 (V) và cường độ hiệu dụng chạy qua mạch là 1 (A). Điện áp tức thời trên đoạn AC và trên đoạn BD lệch pha nhau 60° nhưng giá trị hiệu dụng thì bằng nhau. Dung kháng của tụ điện là

A. 40 Ω        B. 100 Ω        C. 50√3 Ω        D. 20 Ω

Chọn B

Tam giác cân có một góc 60° là tam giác đều nên UL = UC = UR/√3

Từ đó suy ra mạch cộng hưởng: UR = U = 100√3 (V)

Dựa vào giản đồ véc tơ tính được: UC = UR/√3 = 100 (V)

⇒ ZC = UC/I = 100 (Ω)

Vật Lí lớp 12 | Lý thuyết và Bài tập Vật Lí 12 có đáp án

Câu 26. Trên đoạn mạch xoay chiều không phân nhánh có bốn điểm theo đúng thứ tự A, M, N và B. Giữa hai điểm A và M chỉ có cuộn dây, giữa hai điểm M và N chỉ có điện trở thuần, giữa 2 điểm N và B chỉ có tụ điện. Điện áp hiệu dụng giữa hai điểm A và N là 60 (V) và điện áp hiệu dụng giữa hai điểm M và B là 40√3 (V). Điện áp tức thời trên đoạn AN và trên đoạn MB lệch pha nhau 90°, điện áp tức thời trên đoạn MB và trên đoạn NB lệch pha nhau 30° và cường độ hiệu dụng trong mạch là √3 (A). Điện trở thuần của cuộn dây là

A. 40 Ω        B. 10 Ω        C. 50 Ω        D. 20 Ω

Chọn B

Vật Lí lớp 12 | Lý thuyết và Bài tập Vật Lí 12 có đáp án

Câu 27. Trên đoạn mạch xoay chiều không phân nhánh có bốn điểm theo đúng thứ tự A, N, M và B. Giữa hai điểm A và N chỉ có điện trở thuần R, giữa hai điểm N và M chỉ có cuộn dây (có điện trở thuần r = R), giữa 2 điểm M và B chỉ có tụ điện. Đặt vào hai đầu đoạn mạch một điện áp U – 50 Hz thì điện áp hiệu dụng trên đoạn AM bằng trên đoạn NB và bằng 30√5 (V). Điện áp tức thời trên đoạn AM vuông pha với điện áp trên đoạn NB. Giá trị U bằng

A. 30 V.        B. 90 V.        C. 60√2 V.        D. 120 V.

Chọn C

Vật Lí lớp 12 | Lý thuyết và Bài tập Vật Lí 12 có đáp án

Câu 28. Trên đoạn mạch xoay chiều không phân nhánh có bốn điểm theo đúng thứ tự A, M, N và B. Giữa hai điểm A và M chỉ có điện trở thuần R, giữa hai điểm M và N chỉ có cuộn dây, giữa hai điểm N và B chỉ có tụ điện. Cuộn dây điện trở thuần r = 0,5R. Điện áp hiệu dụng trên đoạn AN là U√3 và trên đoạn MB là U. Điện áp tức thời trên đoạn AN và trên đoạn MB lệch pha nhau 90°. Điện áp tức thời uAN sớm pha hơn dòng điện là

A. 60°        B. 45°        C. 30°        D. 15°

Chọn C

Vật Lí lớp 12 | Lý thuyết và Bài tập Vật Lí 12 có đáp án

Câu 29. (GIẢN ĐỒ R-rL) Đoạn mạch điện xoay chiều gồm điện trở thuần 30 (Ω) mắc nối tiếp với cuộn dây. Điện áp hiệu dụng ở hai đầu cuộn dây là 120 V. Dòng điện trong mạch lệch pha π/6 so với điện áp hai đầu đoạn mạch và lệch pha π/3 so với điện áp hai đầu cuộn dây. Cường độ hiệu dụng dòng điện qua mạch bằng

A. 3√3 (A)        B. 3 (A).        C. 4 (A).        D. √2 (A)

Chọn C

ΔAMB cân tại M ⇒ UR = MB = 120 (V)

⇒ I = UR/R = 4 (A)

Vật Lí lớp 12 | Lý thuyết và Bài tập Vật Lí 12 có đáp án

Câu 30. (GIẢN ĐỒ R-rL) Đoạn mạch điện xoay chiều AB gồm điện trở thuần R mắc nối tiếp với cuộn dây. Điện áp hiệu dụng ở hai đầu điện trở, cuộn dây và hai đầu đoạn mạch lần lượt là 70 V, 150 V và 200 V. Hệ số công suất của cuộn dây là

A. 0,5.        B. 0,9.        C. 0,6.        D. 0,6.

Chọn D.

Cách 1: Áp dụng định lý hàm số cos cho tam giác AMB:

Vật Lí lớp 12 | Lý thuyết và Bài tập Vật Lí 12 có đáp án

Cách 2: Bình phương vô hướng hai vế:

Vật Lí lớp 12 | Lý thuyết và Bài tập Vật Lí 12 có đáp án

Câu 31. (GIẢN ĐỒ R-rL) Đoạn mạch điện xoay chiều gồm điện trở thuần R mắc nối tiếp với cuộn dây. Điện áp hiệu dụng ở hai đầu điện trở, cuộn dây và hai đầu đoạn mạch lần lượt là 35 V, 85 V và 75√2 V. Cuộn dây tiêu thụ công suất 40 W. Tổng điện trở thuần của toàn mạch là

A. 50 (Ω)        B. 35 (Ω)        C. 40 (Ω)        D. 75 (Ω)

Chọn D.

Vật Lí lớp 12 | Lý thuyết và Bài tập Vật Lí 12 có đáp án

Câu 32. (GIẢN ĐỒ L-R-C) Đặt một điện áp xoay chiều có giá trị hiệu dụng 200(V) vào hai đầu đoạn mạch AB gồm cuộn cảm thuần có độ tự cảm L, điện trở thuần R và tụ điện có điện dung C mắc nối tiếp theo thứ tự trên. Điện áp hiệu dụng trên L là 200√2 (V) và trên đoạn chứa RC là 200(V). Điện áp hiệu dụng giữa hai đầu tụ điện là

A. 80 (V).        B. 60 (V).

C. 100√2 (V).        D. 100√3 (V).

Chọn C

Vẽ giản đồ véc tơ trượt.

Vì AB ⊥ MB nên B phải nằm trên. ΔAMB là tam giác vuông cân tại B nên ∠AMB = 45° ⇒ ∠NMB = 45° ⇒ ΔNMB là tam giác vuông cân tại N

Vật Lí lớp 12 | Lý thuyết và Bài tập Vật Lí 12 có đáp án
