Câu 1. Cho một mạch điện xoay chiều AB gồm điện trở thuần R = 100Ω, cuộn dây thuần cảm L, tụ điện có điện dung C. Đặt vào hai đầu đoạn mạch một điện áp xoay chiều u = 220cos100πt (V), biết ZL = 2ZC. Ở thời điểm t điện áp hai đầu điện trở R là 60V, hai đầu tụ điện là 40V. Hỏi điện áp hai đầu đoạn mạch AB khi đó là:

A. 72,11 V.        B. 100,5 V.

C. 76,5 V.        D. 87,9 V.

Chọn A.

Ta có:

Vật Lí lớp 12 | Lý thuyết và Bài tập Vật Lí 12 có đáp án

Câu 2. Đoạn mạch xoay chiều AB chứa 3 linh kiện R, L, C. Đoạn AM chứa L, MN chứa R và NB chứa C. Biết R = 50 Ω, ZL = 50√3 Ω, ZC = (50√3)/3 Ω. Khi uAN = 80√3 V thì uMB = 60 V. uAB có giá trị cực đại là:

A. 150V.        B. 100V.

C. 50√7 V.        D. 100√3 V.

Chọn C.

Từ giá trị các trở kháng ta có giản đồ véctơ. Từ giản đồ véctơ ta thấy ở thời điểm t:

uMB = uRC = 60(V) thì uC = 30(V) và uR = 30√3 (V) suy ra i = UR/R = 0,6√3 A

Ta luôn có i và uC vuông pha nhau nên:

Vật Lí lớp 12 | Lý thuyết và Bài tập Vật Lí 12 có đáp án

Vậy điện áp cực đại U0 = I0Z = 50√7 V.

Vật Lí lớp 12 | Lý thuyết và Bài tập Vật Lí 12 có đáp án

Câu 3. Đoạn mạch điện xoay chiều gồm điện trở thuần 30Ω mắc nối tiếp với cuộn dây. Điện áp hiệu dụng ở hai đầu cuộn dây là 120V. Dòng điện trong mạch lệch pha π/6 so với điện áp hai đầu đoạn mạch và lệch pha π/3 so với điện áp hai đầu cuộn dây. Cường độ hiệu dụng dòng qua mạch bằng:

A. 3√3 A        B. 3A        C. 4A        D. √2 A

Chọn C.

Vật Lí lớp 12 | Lý thuyết và Bài tập Vật Lí 12 có đáp án

Từ giản đồ véctơ ta thấy tam giác AMB cân tại M, suy ra

UR = MB = 120V ⇒ i = UR/R = 120/30 = 4 A

Câu 4. Trên đoạn mạch xoay chiều không phân nhánh có bốn điểm theo đúng thứ tự A, M, N và B. Giữa hai điểm A và M chỉ có điện trở thuần, giữa hai điểm M và N chỉ có tụ điện, giữa hai điểm N và B chỉ có cuộn cảm. Đặt vào hai đầu đoạn mạch một điện áp xoay chiều 240V – 50 Hz thì uMB và uAM lệch pha nhau π/3, uAB và uMB lệch pha nhau π/6. Điện áp hiệu dụng trên R là

A. 80 V.        B. 60 V.        C. 60√3 V.        D. 80√3 V.

Chọn D.

Vật Lí lớp 12 | Lý thuyết và Bài tập Vật Lí 12 có đáp án

Vật Lí lớp 12 | Lý thuyết và Bài tập Vật Lí 12 có đáp án

Vẽ mạch điện và vẽ giản đồ véctơ.

Tam giác AMB cân tại M nên ta có góc ∠ABM = π/6.

Theo định lý hàm sin:

Vật Lí lớp 12 | Lý thuyết và Bài tập Vật Lí 12 có đáp án

Câu 5. Cho mạch điện như hình vẽ. Đặt vào hai đầu đoạn mạch điện áp xoay chiều u = 120√6cos100.t (V) ổn định, thì điện áp hiệu dụng hai đầu MB bằng 120V, công suât tiêu thụ toàn mạch bằng 360W; độ lệch pha giữa uAN và uMB là 90°, uAN và uAB là 60° . Tìm R và r

Vật Lí lớp 12 | Lý thuyết và Bài tập Vật Lí 12 có đáp án

A. R = 120 Ω; r = 60 Ω        B. R = 60 Ω; r = 30 Ω

C. R = 60 Ω; r = 120 Ω        D. R = 30 Ω; r = 60 Ω

Chọn B. Vẽ giản đồ véctơ như hình vẽ.

Vật Lí lớp 12 | Lý thuyết và Bài tập Vật Lí 12 có đáp án

Suy ra: α = ∠EOF = 90° – 60° = 30°.

Xét tam giác OEF: EF2 = OE2 + OF2 – 2OE.OFcos30° .

Thay số: EF = OE = 120 (V). Suy ra UR = 120V (3)

Mặt khác: UAB2 = (UR + Ur)2 + (UL – UC)2 .

Với (UL – UC)2 = UMB2 – Ur2 (xét tam giác vuông OO1E)

UAB2 = UR2 +2URUr + UMB2 .

Từ (1), (2), (3) ta được Ur = 60 (V).

Góc lệch pha giữa u và i trong mạch: φ = ∠FOO3 = 30° (vì theo trên ΔOEF là tam giác cân có góc ở đáy bằng 30°).

Từ công thức P = UIcosφ

Vật Lí lớp 12 | Lý thuyết và Bài tập Vật Lí 12 có đáp án

Câu 6. Đặt điện áp xoay chiều tần số 50 Hz vào hai đầu đoạn mạch AB gồm hai đoạn mạch AM và MB mắc nối tiếp. Đoạn AM gồm điện trở thuần R = 100√3 Ω mắc nối tiếp với cuộn cảm thuần có độ tự cảm L, đoạn MB chỉ có tụ điện có điện dung C = 0,05/π mF. Biết điện áp giữa hai đầu đoạn mạch MB và điện áp giữa hai đầu đoạn mạch AB lệch pha nhau π/3. Giá trị L bằng

A. 2/π H.        B. 1/π H.

C. (√3)/π H.        D. 3/π H.

Chọn B.

Vật Lí lớp 12 | Lý thuyết và Bài tập Vật Lí 12 có đáp án

Vật Lí lớp 12 | Lý thuyết và Bài tập Vật Lí 12 có đáp án

Vật Lí lớp 12 | Lý thuyết và Bài tập Vật Lí 12 có đáp án

Câu 7. Cho mạch điện AB gồm điện trở thuần R, tụ điện C và cuộn dây mắc nối tiếp. Xét điểm M nối giữa R và C, đoạn NB chứa cuộn dây. Biết điện áp hai đầu đoạn mạch có biểu thức uAB = 120√2cos(100πt + π/6) V. Cường độ dòng điện hiệu dụng trong mạch là I = 2A, uMB lệch pha π/3 so với uAM, uMB lệch pha π/6 so với uAB, uAN lệch pha π/2 so với uAB. Điện trở thuần của cuộn dây là

A. r = 10√2 Ω .        B. r = 20√2 Ω

C. r = 20√3 Ω .        D. r = 10√3 Ω .

Chọn C.

Vật Lí lớp 12 | Lý thuyết và Bài tập Vật Lí 12 có đáp án

Vật Lí lớp 12 | Lý thuyết và Bài tập Vật Lí 12 có đáp án

Vật Lí lớp 12 | Lý thuyết và Bài tập Vật Lí 12 có đáp án

Câu 8. Trên đoạn mạch xoay chiều không phân nhánh có bốn điểm theo đúng thứ tự A, M, N và B. Giữa hai điểm A và M chỉ có điện trở thuần, giữa hai điểm M và N chỉ có cuộn dây, giữa 2 điểm N và B chỉ có tụ điện. Đặt vào hai đầu đoạn mạch một điện áp 175 V – 50 Hz thì điện áp hiệu dụng trên đoạn AM là 25 V, trên đoạn MN là 25 V và trên đoạn NB là 175 V. Hệ số công suất của toàn mạch là

A. 3/25 .        B. 1/25 .        C. 7/25 .        D. 2/25 .

Chọn C.

Vật Lí lớp 12 | Lý thuyết và Bài tập Vật Lí 12 có đáp án

Vật Lí lớp 12 | Lý thuyết và Bài tập Vật Lí 12 có đáp án

Vật Lí lớp 12 | Lý thuyết và Bài tập Vật Lí 12 có đáp án

Câu 9. Một cuộn cảm có độ tự cảm L = (0,5√2)/π H mắc nối tiếp với một điện trở thuần R. Đặt vào hai đầu đoạn mạch một điện áp xoay chiều tần số f = 50Hz có giá trị hiệu dụng U = 100V thì điện áp hai đầu R là U1 = 25√2 V , hai đầu cuộn dây là U2 = 25√10 V. Công suất tiêu thụ của đoạn mạch là:

A. 50√2 W        B. (125√6)/4 W

C. 25√6 W        D. 50√6 W

Chọn A.

Vật Lí lớp 12 | Lý thuyết và Bài tập Vật Lí 12 có đáp án

Dễ thấy rằng cuộn dây không thuần cảm, có điện trở thuần r.

Ta có:

Vật Lí lớp 12 | Lý thuyết và Bài tập Vật Lí 12 có đáp án

Vậy công suất tiêu thụ trên toàn mạch là: P = I2(R + r) = 50√2 W.

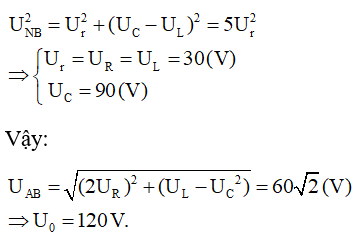

Câu 10. Cho mạch điện xoay chiều như hình vẽ. Biết hiệu điện thế hai đầu đoạn mạch: u = U0cosωt (V), R = r. Hiệu điện thế uAM và uNB vuông pha với nhau và có cùng một giá trị hiệu dụng là 30√5. Hỏi U0 có giá trị bao nhiêu?

A. 120√2 V.        B. 120 V.

C. 60√2 V.        D. 60 V.

Chọn B.

Vật Lí lớp 12 | Lý thuyết và Bài tập Vật Lí 12 có đáp án

Vật Lí lớp 12 | Lý thuyết và Bài tập Vật Lí 12 có đáp án

Vẽ giản đồ véctơ.

Dễ thấy 2 tam giác APM và BPN bằng nhau.

Do đó: MP = NP hay UL = Ur = UR và PB = AP hay UC – UL = 2 UR.

Từ đó:

Vật Lí lớp 12 | Lý thuyết và Bài tập Vật Lí 12 có đáp án

Câu 11. Đoạn mạch xoay chiều AB chứa 3 linh kiện R, L, C. Đoạn mạch AM chứa L, MN chứa R, NB chứa C, R = 50 Ω, ZL = 50√3 Ω, ZC = 50/√3 Ω. Khi uAN = 80√3 V thì uMB = 60 V. Giá trị cực đại của uAB

A. 100√3 V        B. 100        C. 150        D. 50√7 V

Chọn D.

Vật Lí lớp 12 | Lý thuyết và Bài tập Vật Lí 12 có đáp án

Vật Lí lớp 12 | Lý thuyết và Bài tập Vật Lí 12 có đáp án

Vật Lí lớp 12 | Lý thuyết và Bài tập Vật Lí 12 có đáp án

Câu 12. Đặt một hiệu điện thế u = U√2cos(ωt) vào hai đầu đoạn mạch RLC mắc nối tiếp, trong đó cuộn dây thuần cảm, hiệu điện thế hiệu dụng URL = √13UC và hiệu điện thế UC lệch pha 2π/3 so với U. Tỉ số U/UC ?

A. (√5)/2 .        B. 3.        C. 2.        D. 2/5 .

Chọn D.

Vật Lí lớp 12 | Lý thuyết và Bài tập Vật Lí 12 có đáp án

Vật Lí lớp 12 | Lý thuyết và Bài tập Vật Lí 12 có đáp án

Theo giản đồ vecto ta có: U2RL = U2 = UC2 - 2UUCcos120°     (1)

Mặt khác theo bài ra : URL = UC√13     (2)

Từ (1) và (2) ta có:

Vật Lí lớp 12 | Lý thuyết và Bài tập Vật Lí 12 có đáp án

Câu 13. Đặt một điện áp xoay chiều vào hai đầu đoạn mạch L, R, C mắc nối tiếp theo thứ tự đó. Điện áp hai đầu đoạn các đoạn mạch chứa L, R có biểu thức: uLR = 150cos(100πt + π/3) (V). Cho R = 25Ω. Cường độ dòng điện trong mạch có giá trị hiệu dụng bằng:

A. 3A.        B. 3√2 A.        C. (3√2)/2 A.        D. 3,3 A.

Chọn C.

Vật Lí lớp 12 | Lý thuyết và Bài tập Vật Lí 12 có đáp án

Vật Lí lớp 12 | Lý thuyết và Bài tập Vật Lí 12 có đáp án

Vật Lí lớp 12 | Lý thuyết và Bài tập Vật Lí 12 có đáp án

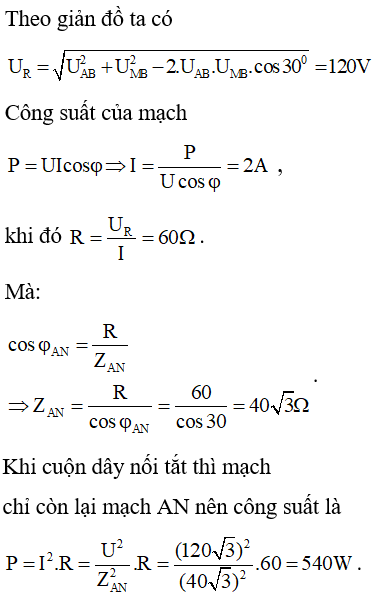

Câu 14. Cho mạch điện AB gồm một điện trở thuần R mắc nối tiếp với một tụ điện C và một cuộn dây theo đúng thứ tự. Gọi M là điểm nối giữa điện trở thuần và tụ điện, N điểm nối giữa tụ điện và cuộn dây. Đặt vào hai đầu đoạn mạch điện áp xoay chiều có giá trị hiệu dụng 120√3 V không đổi, tần số f = 50Hz thì đo đươc điện áp hiệu dụng giữa hai điểm M và B là 120V, điện áp UAN lệch pha π/2 so với điện áp UMB đồng thời UAB lệch pha π/3 so với UAN. Biết công suất tiêu thụ của mạch khi đó là 360W. Nếu nối tắt hai đầu cuộn dây thì công suất tiêu thụ của mạch là :

Vật Lí lớp 12 | Lý thuyết và Bài tập Vật Lí 12 có đáp án

A. 810W        B. 240W        C. 540W        D. 180W

Chọn C.

Vật Lí lớp 12 | Lý thuyết và Bài tập Vật Lí 12 có đáp án

Vật Lí lớp 12 | Lý thuyết và Bài tập Vật Lí 12 có đáp án

Câu 15. Đặt điện áp u = U0cosωt (U0 và ω không đổi) vào hai đầu đoạn mạch AB theo thứ tự gồm một tụ điện, một cuộn cảm thuần và một điện trở thuần mắc nối tiếp. Gọi M là điểm nối giữa tụ điện và cuộn cảm. Biết điện áp hiệu dụng giữa hai đầu AM bằng điện áp hiệu dụng giữa hai đầu MB và cường độ dòng điện trong đoạn mạch lệch pha π/12 so với điện áp giữa hai đầu đoạn mạch. Hệ số công suất của đoạn mạch MB.

Vật Lí lớp 12 | Lý thuyết và Bài tập Vật Lí 12 có đáp án

A. (√3)/2        B. 0,26        C. 0,50        D. (√2)/2

Chọn C.

Cách giải 1:

Vật Lí lớp 12 | Lý thuyết và Bài tập Vật Lí 12 có đáp án

Vẽ giản đồ véctơ.

Xét tứ giác hình thoi:

φMB = π/3 ⇒ cosφMB = 1/2

Cách giải 2:

Vật Lí lớp 12 | Lý thuyết và Bài tập Vật Lí 12 có đáp án

Câu 16. Cho đoạn mạch AB gồm hai đoạn mạch AM nối tiếp với MB. Biết đoạn AM gồm R nối tiếp với C và MB có cuộn cảm có độ tự cảm L và điện trở r. Đặt vào AB một điện áp xoay chiều u = U√2cosωt (V). Biết R = r = √(L/C), điện áp hiệu dụng giữa hai đầu MB lớn gấp n = √3 điện áp hai đầu AM. Hệ số công suất của đoạn mạch có giá trị là

A. 0,866        B. 0,975        C. 0,755        D. 0,887

Chọn A.

Vẽ giản đồ véctơ như hình vẽ.

Vật Lí lớp 12 | Lý thuyết và Bài tập Vật Lí 12 có đáp án

Vật Lí lớp 12 | Lý thuyết và Bài tập Vật Lí 12 có đáp án

Vật Lí lớp 12 | Lý thuyết và Bài tập Vật Lí 12 có đáp án

Từ (1) và (2) ta thấy PQ2 = OP2 + OQ2 ⇒ tam giác OPQ vuông tại O.

Từ UMB = nUAM = UAM√3 ta có:

Vật Lí lớp 12 | Lý thuyết và Bài tập Vật Lí 12 có đáp án

Tứ giác OPEQ là hình chữ nhật. Khi đó:

Vật Lí lớp 12 | Lý thuyết và Bài tập Vật Lí 12 có đáp án

Do đó góc lệch pha giữa u và i trong mạch: φ = 90° – 60° = 30°.

Vì vậy cosφ = cos30° = (√3)/2 = 0,866 .
