Lý thuyết Tin học 8 Bài 12: Vẽ hình không gian với GeoGebra

Lý thuyết Tin học 8 Bài 12: Vẽ hình không gian với GeoGebra

A. Lý thuyết

• Nội dung chính

   - Làm quen với mô hình không gian 3 chiều của GeoGebra.

   - Vẽ hình hộp, hình lăng trụ, hình chóp với GeoGebra.

1. Làm quen với cửa sổ không gian 3D

- Thực hiện: chọn Hiển thị, sau đó chọn Hiển thị dạng 3D

Lý thuyết Tin học 8 Bài 12: Vẽ hình không gian với GeoGebra - Lý thuyết Tin học 8 đầy đủ nhất

- Trong cửa sổ 3D có:

   + Các công cụ làm việc với không gian 3D

   + Hệ trục tọa độ tương ứng với 3 trục x, y, z.

   + Mặt phẳng chuẩn, luôn hiện chính giữa màn hình làm việc.

- Vùng làm việc của cửa sổ không gian 3D có dạng:v

Lý thuyết Tin học 8 Bài 12: Vẽ hình không gian với GeoGebra - Lý thuyết Tin học 8 đầy đủ nhất

2. Điểm và di chuyển điểm trong không gian

a) Tạo đối tượng điểm

   - Kích hoat cửa sổ không gian 3D, chọn công cụLý thuyết Tin học 8 Bài 12: Vẽ hình không gian với GeoGebra - Lý thuyết Tin học 8 đầy đủ nhất

   - Nháy chuột lên vị trí bất kì trên mặt phẳng chuẩn.

Lý thuyết Tin học 8 Bài 12: Vẽ hình không gian với GeoGebra - Lý thuyết Tin học 8 đầy đủ nhất

b. Di chuyển điểm trong không gian

   - Nháy chuột lên điểm A sao cho xuất hiện hình mũi tên lên xuống, sau đó kéo thả điểm A để di chuyển nó trên trục Z.

   - Nháy chuột lên điểm A sao cho xuất hiện mũi tên sang ngang 2 bên, sau đó kéo thả điểm A để di chuyển nó trên trục XY.

Lý thuyết Tin học 8 Bài 12: Vẽ hình không gian với GeoGebra - Lý thuyết Tin học 8 đầy đủ nhất

3. Xoay hình trong không gian

   - Cách 1: nhấn giữ nút chuột phải và đồng thời rê chuột

   - Cách 2: chuyển về chế độ chọnLý thuyết Tin học 8 Bài 12: Vẽ hình không gian với GeoGebra - Lý thuyết Tin học 8 đầy đủ nhất , kéo thả chuột trên màn hình

   - Cách 3: chọn công cụ quayLý thuyết Tin học 8 Bài 12: Vẽ hình không gian với GeoGebra - Lý thuyết Tin học 8 đầy đủ nhất , rồi kéo thả chuột trên màn hình.

4. Vẽ hình hộp chữ nhật, hình lập phương

a) Vẽ hình hộp chữ nhật( đáy nằm trên mặt phẳng chuẩn)

- B1: trong mặt phẳng chuẩn cho trước 1 cạnh AB vẽ 1 hình chữ nhật

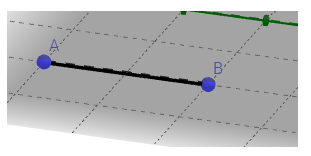

1. Sử dụng công cụ đoạn thẳng vẽ 1 đoạn thẳng AB

Lý thuyết Tin học 8 Bài 12: Vẽ hình không gian với GeoGebra - Lý thuyết Tin học 8 đầy đủ nhất

2. Thiết lập 1 mặt phẳng qua điểm A và vuông góc với AB. Sử dụng công cụ Lý thuyết Tin học 8 Bài 12: Vẽ hình không gian với GeoGebra - Lý thuyết Tin học 8 đầy đủ nhất nháy chuột vào điểm A, sau đó nháy chuột lên đoạn AB.

3. Xác định giao của 2 mặt phẳng vừa tạo và mặt phẳng chuẩn: chọn công cụ Lý thuyết Tin học 8 Bài 12: Vẽ hình không gian với GeoGebra - Lý thuyết Tin học 8 đầy đủ nhất và nháy chuột lên mặt phẳng vửa tạo rồi làm ẩn đi mặt phẳng vừa tạo. chúng ta đã được đường thẳng vuông góc với AB.

Lý thuyết Tin học 8 Bài 12: Vẽ hình không gian với GeoGebra - Lý thuyết Tin học 8 đầy đủ nhất

4. Sử dụng công cụ điểm, tạo 1 điểm C nằm trên đường thẳng vuông góc với AB vừa tạo ra ở bước trên.

Lý thuyết Tin học 8 Bài 12: Vẽ hình không gian với GeoGebra - Lý thuyết Tin học 8 đầy đủ nhất

5. Sử dụng công cụ Lý thuyết Tin học 8 Bài 12: Vẽ hình không gian với GeoGebra - Lý thuyết Tin học 8 đầy đủ nhất kẻ các đường song song từ C với AB và từ B với AC. 2 đường này cắt nhau tại D

Lý thuyết Tin học 8 Bài 12: Vẽ hình không gian với GeoGebra - Lý thuyết Tin học 8 đầy đủ nhất

6. ẩn đi tất cả các đường không cần thiết và dùng công cụLý thuyết Tin học 8 Bài 12: Vẽ hình không gian với GeoGebra - Lý thuyết Tin học 8 đầy đủ nhất nối các điểm A, B, C, D lại với nhau để thành hình chữ nhật.

Lý thuyết Tin học 8 Bài 12: Vẽ hình không gian với GeoGebra - Lý thuyết Tin học 8 đầy đủ nhất

   - B2: vẽ hình hộp chữ nhật dựa trên hình chữ nhật đã tạo ở bước 1.

Sử dụng công cụ trải hình lăng trụLý thuyết Tin học 8 Bài 12: Vẽ hình không gian với GeoGebra - Lý thuyết Tin học 8 đầy đủ nhất , sau đó đưa chuột vào bên trong hình ABDE, kéo thả chuột theo hướng thẳng đứng để tạo hình hộp.

Lý thuyết Tin học 8 Bài 12: Vẽ hình không gian với GeoGebra - Lý thuyết Tin học 8 đầy đủ nhất

b. Vẽ hình lập phương với 2 điểm tự do

   - Chọn công cụLý thuyết Tin học 8 Bài 12: Vẽ hình không gian với GeoGebra - Lý thuyết Tin học 8 đầy đủ nhất

   - Nháy chuột chọn 2 điểm bất kì để tạo hình khối lập phương, lấy 2 điểm này làm 1 cạnh

Lý thuyết Tin học 8 Bài 12: Vẽ hình không gian với GeoGebra - Lý thuyết Tin học 8 đầy đủ nhất

5. Vẽ lăng trụ đứng

- Cách 1: sử dụng công cụ trải hình lăng trụ đứng

   + sử dụng công cụ đa giácLý thuyết Tin học 8 Bài 12: Vẽ hình không gian với GeoGebra - Lý thuyết Tin học 8 đầy đủ nhất tạo 1 đa giác bất kì trên mặt phẳng chuẩn

   + Chọn công cụ trải hình lăng trụLý thuyết Tin học 8 Bài 12: Vẽ hình không gian với GeoGebra - Lý thuyết Tin học 8 đầy đủ nhất đưa chuột vào bên trong hình đa giác, sau đó kéo thả chuột để tạo hình lăng trụ có đáy là hình đa giác.

Lý thuyết Tin học 8 Bài 12: Vẽ hình không gian với GeoGebra - Lý thuyết Tin học 8 đầy đủ nhất

- Cách 2: sử dụng công cụ tạo hình lăng trụ xiên

   + Sử dụng công cụ đa giác, tạo 1 hình đa giác bất kì trên mặt phẳng chuẩn. giả sử đa giác này bắt đầu từ đỉnh A, dùng công cụ Lý thuyết Tin học 8 Bài 12: Vẽ hình không gian với GeoGebra - Lý thuyết Tin học 8 đầy đủ nhất vẽ 1 điểm nằm phía trên điểm A.

   + Chọn công cụLý thuyết Tin học 8 Bài 12: Vẽ hình không gian với GeoGebra - Lý thuyết Tin học 8 đầy đủ nhất nháy chuột lên 1 vị trí bất kì bên trong hình đa giác, sau đó nháy chọn điểm vừa tạo trên điểm A( điểm F)

Lý thuyết Tin học 8 Bài 12: Vẽ hình không gian với GeoGebra - Lý thuyết Tin học 8 đầy đủ nhất

6. Vẽ hình chóp

a) Sử dụng công cụ hình chóp

   - B1: tạo 1 đa giác bất kì trên mặt phẳng chuẩn, sử dụng công cụ tạo điểm tạo 1 điểm nằm phía trên đa giác.

Lý thuyết Tin học 8 Bài 12: Vẽ hình không gian với GeoGebra - Lý thuyết Tin học 8 đầy đủ nhất

   - B2: chọn công cụ Lý thuyết Tin học 8 Bài 12: Vẽ hình không gian với GeoGebra - Lý thuyết Tin học 8 đầy đủ nhất nháy chuột lên 1 vị trí bất kì bên trong hình đa giác, sau đó trọn điểm vừa tạo phía trên.

Lý thuyết Tin học 8 Bài 12: Vẽ hình không gian với GeoGebra - Lý thuyết Tin học 8 đầy đủ nhất

b. Sử dụng công cụ trải hình chóp

   - B1: tạo 1 đa giác bất kì trên mặt phẳng chuẩn, sử dụng công cụ tạo điểm tạo 1 điểm nằm phía trên đa giác.

   - B2: chọn công cụLý thuyết Tin học 8 Bài 12: Vẽ hình không gian với GeoGebra - Lý thuyết Tin học 8 đầy đủ nhất đưa chuột vào trong đa giác và kéo thả chuột theo chiều thẳng đứng để tạo hình chóp.

c. Công cụ vẽ hình chóp tam giác đều

   - Công cụLý thuyết Tin học 8 Bài 12: Vẽ hình không gian với GeoGebra - Lý thuyết Tin học 8 đầy đủ nhất có chức năng tạo nhanh 1 hình chóp tam giác đều, hay còn gọi là tứ diện đều.

   - Thao tác: chọn công cụ, sau đó nháy chuột chọn lên 2 điểm là đỉnh của 1 cạnh của tứ diện đều cần tạo.

Lý thuyết Tin học 8 Bài 12: Vẽ hình không gian với GeoGebra - Lý thuyết Tin học 8 đầy đủ nhất

B. Trắc nghiệm

Câu 1:Để cửa sổ không gian 3D ta thực hiện:

   A. chọn Hiển thị, sau đó chọn Hiển thị dạng 3D

   B. chọn Hiển thị, sau đó chọn vùng làm việc

   C. chọn Hiển thị, sau đó chọn CAS

   D. chọn Hiển thị, sau đó chọn Hiển thịSpreadsheet

   Để cửa sổ không gian 3D ta thực hiện chọn Hiển thị, sau đó chọn Hiển thị dạng 3D. Màn hình làm việc 3D xuất hiện và có thể bắt đầu làm việc.

   Đáp án: A

Câu 2: Trong cửa sổ 3D của GeoGebra có:

   A. Các công cụ làm việc với không gian 3D

   B. Hệ trục tọa độ tương ứng với 3 trục x, y, z.

   C. Mặt phẳng chuẩn, luôn hiện chính giữa màn hình làm việc.

   D. Tất cả các đáp án trên

   Trong cửa sổ 3D của GeoGebra có:

   + Các công cụ làm việc với không gian 3D

   + Hệ trục tọa độ tương ứng với 3 trục x, y, z.

   + Mặt phẳng chuẩn, luôn hiện chính giữa màn hình làm việc.

   Đáp án: D

Câu 3:Để xoay hình trong không gian ta thực hiện

   A. nhấn giữ nút chuột phải và đồng thời rê chuột

   B. chuyển về chế độ chọnTrắc nghiệm Tin học 8  - Lý thuyết Tin học 8 đầy đủ nhất, kéo thả chuột trên màn hình

   C. chọn công cụ quay Trắc nghiệm Tin học 8  - Lý thuyết Tin học 8 đầy đủ nhất, rồi kéo thả chuột trên màn hình.

   D. Tất cả các cách trên

   Để xoay hình trong không gian ta thực hiện

   - Cách 1: nhấn giữ nút chuột phải và đồng thời rê chuột

   - Cách 2: chuyển về chế độ chọn Trắc nghiệm Tin học 8  - Lý thuyết Tin học 8 đầy đủ nhất, kéo thả chuột trên màn hình

   - Cách 3: chọn công cụ quay Trắc nghiệm Tin học 8  - Lý thuyết Tin học 8 đầy đủ nhất, rồi kéo thả chuột trên màn hình.

   Đáp án: D

Câu 4:Để tạo điểm trong không gian GeoGebra:

   A. Kích hoat cửa sổ không gian 3D, chọn công cụ Trắc nghiệm Tin học 8  - Lý thuyết Tin học 8 đầy đủ nhất

   B. Nháy chuột lên vị trí bất kì trên mặt phẳng chuẩn.

   C. Nháy đúp chuột lên vị trí bất kì trên mặt phẳng chuẩn.

   D. Cả A và B

   Để tạo điểm trong không gian GeoGebra:

   - Kích hoat cửa sổ không gian 3D, chọn công cụ Trắc nghiệm Tin học 8  - Lý thuyết Tin học 8 đầy đủ nhất

   - Nháy chuột lên vị trí bất kì trên mặt phẳng chuẩn.

   Đáp án: D

Câu 5:Để di chuyển điểm trong không gian GeoGebra ta nháy chuột lên điểm đó và thực hiện:

   A. Kéo thả điểm đó lên xuống

   B. Kéo thả điểm đó di chuyển sang ngang

   C. Kéo thả điểm đó di chuyển xiên chéo

   D. Cả A và B

   Di chuyển điểm trong không gian:

   - Nháy chuột lên điểm đó sao cho xuất hiện hình mũi tên lên xuống, sau đó kéo thả điểm đó để di chuyển nó trên trục Z.

   - Nháy chuột lên điểm đó sao cho xuất hiện mũi tên sang ngang 2 bên, sau đó kéo thả điểm đó để di chuyển nó trên trục XY.

   Đáp án: D

Câu 6: Để vẽ hình lăng trụ đứng sử dụng công cụ:

   A. Trải hình lăng trụ đứng

   B. Tạo hình lăng trụ xiên

   C. Cả A và B đều đúng

   D. Cả A và B đều sai

   Để vẽ hình lăng trụ đứng sử dụng công cụ trải hình lăng trụ đứng hoặc tạo hình lăng trụ xiên. Đối với hai công cụ này đều phải tạo một đa giác bất kì trên mặt phẳng chuẩn.

   Đáp án: C

Câu 7:Để vẽ hình chóp sử dụng:

   A. Công cụ vẽ hình chóp

   B. Công cụ trải hình chóp

   C. Công cụ vẽ hình chóp đều

   D. Tất cả đáp án trên

   Để vẽ hình chóp sử dụng: Công cụ vẽ hình chóp hoặc công cụ trải hình chop hoặc công cụ vẽ hình chóp đều.

   Đáp án: D

Câu 8:Các bước tạo hình chóp ABCDEFFGH với công cụ tạo hình lăng trụ xiên:

   1- Sử dụng công cụ đa giác, tạo 1 hình đa giác ABCD bất kì trên mặt phẳng chuẩn.

   2- Dùng công cụ Trắc nghiệm Tin học 8  - Lý thuyết Tin học 8 đầy đủ nhất vẽ 1 điểm nằm phía trên điểm A.

   3- Chọn công cụ Trắc nghiệm Tin học 8  - Lý thuyết Tin học 8 đầy đủ nhất nháy chuột lên 1 vị trí bất kì bên trong hình đa giác, sau đó nháy chọn điểm vừa tạo trên điểm A( điểm F)

   Các bước thực hiện đúng là:

   A. 1-2-3

   B. 3-2-1

   C. 1-3-2

   D. 2 -1 -3

   Các bước tạo hình chóp ABCDEFFGH với công cụ tạo hình lăng trụ xiên:

   - Sử dụng công cụ đa giác, tạo 1 hình đa giác ABCD bất kì trên mặt phẳng chuẩn.

   - Dùng công cụ Trắc nghiệm Tin học 8  - Lý thuyết Tin học 8 đầy đủ nhất vẽ 1 điểm nằm phía trên điểm A.

   - Chọn công cụ Trắc nghiệm Tin học 8  - Lý thuyết Tin học 8 đầy đủ nhất nháy chuột lên 1 vị trí bất kì bên trong hình đa giác, sau đó nháy chọn điểm vừa tạo trên điểm A( điểm F)

   Đáp án: A

Câu 9:để vẽ hình lập phương với 2 điểm tự do:

   A. Chọn công cụ Trắc nghiệm Tin học 8  - Lý thuyết Tin học 8 đầy đủ nhất

   B. Nháy chuột chọn 2 điểm bất kì để tạo hình khối lập phương

   C. Cả A và B đều đúng

   D. Nháy chuột phải chọn 2 điểm bất kì để tạo hình khối lập phương

   để vẽ hình lập phương với 2 điểm tự do ta thực hiện chọn công cụ Trắc nghiệm Tin học 8  - Lý thuyết Tin học 8 đầy đủ nhất và nháy chuột chọn 2 điểm bất kì để tạo hình khối lập phương, lấy 2 điểm làm 1 cạnh.

   Đáp án: C

Câu 10:Để khởi dộng phần mềm GeoGebra ta thực hiện:

   A. Nháy đúp vào biểu tượng GeoGebra trên màn hình nền.

   B. Nháy chuột phải chọn open

   C. Chọn start→ Program all chọn GeoGebra

   D. Tất cả đáp án trên

   Để khởi dộng phần mềm GeoGebra ta thực hiện:

   + Nháy đúp vào biểu tượng GeoGebra trên màn hình nền.

   + Nháy chuột phải chọn open

   + Vào Program all chọn GeoGebra

   Đáp án: D
