Cách Vẽ đường đi của tia sáng và ảnh tạo bởi gương phẳng hay, có đáp án



A. Phương pháp giải

1. Sử dụng định luật phản xạ ánh sáng:

+ Tia phản xạ nằm trong mặt phẳng tới và ở bên kia pháp tuyến so với tia tới.

+ Góc tới bằng góc phản xạ.

Quảng cáo

2. Sử dụng tính chất ảnh của vật tạo bởi gương phẳng:

Ảnh của một vật tạo bởi gương phẳng là ảnh ảo, cùng chiều, có độ lớn bằng vật, khoảng cách từ gương đến vật bằng khoảng cách từ gương đến ảnh. Tức là ảnh đối xứng với vật qua gương

Để vẽ ảnh của một vật qua gương phẳng có hai cách:

Cách 1:

Vẽ 2 tia sáng bất kì từ vật đến gương, sau đó vẽ hai tia phản xạ, đường kéo dài của hai tia phản xạ cắt nhau ở đâu thì đó là ảnh.

Cách 2:

Lấy đổi xứng ảnh với vật qua gương phẳng.

B. Ví dụ minh họa

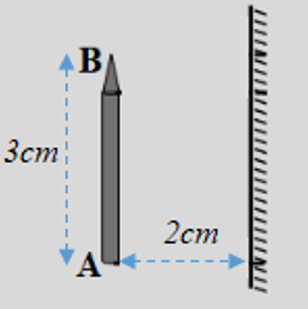

Ví dụ 1: Dựa vào tính chất ảnh của vật tạo bởi gương phẳng, hãy vẽ ảnh của vật sáng AB

Cách Vẽ đường đi của tia sáng và ảnh tạo bởi gương phẳng hay, có đáp án | Vật Lí lớp 7

Quảng cáo

Đáp án:

Ảnh của một vật tạo bởi gương phẳng là ảnh ảo, cùng chiều, có độ lớn bằng vật, khoảng cách từ ảnh đến gương bằng khoảng cách từ vật đến gương.

- Vẽ ảnh của vật sáng AB

Cách Vẽ đường đi của tia sáng và ảnh tạo bởi gương phẳng hay, có đáp án | Vật Lí lớp 7

Ví dụ 2: Vẽ ảnh của vật sáng AOB sau:

Cách Vẽ đường đi của tia sáng và ảnh tạo bởi gương phẳng hay, có đáp án | Vật Lí lớp 7

Đáp án: Vẽ ảnh của vật sáng AOB:

Cách Vẽ đường đi của tia sáng và ảnh tạo bởi gương phẳng hay, có đáp án | Vật Lí lớp 7

Quảng cáo

Ví dụ 3: Cho một điểm sáng S đặt trước một gương phẳng. Góc tạo bởi tia tới với mặt gương bằng 50°.

a) Hãy vẽ ảnh của vật tạo bởi gương phẳng?

b) Tìm góc tới và góc phản xạ?

Cách Vẽ đường đi của tia sáng và ảnh tạo bởi gương phẳng hay, có đáp án | Vật Lí lớp 7

Đáp án:

a) Vẽ hình.

Cách Vẽ đường đi của tia sáng và ảnh tạo bởi gương phẳng hay, có đáp án | Vật Lí lớp 7

b) Ta có:

Cách Vẽ đường đi của tia sáng và ảnh tạo bởi gương phẳng hay, có đáp án | Vật Lí lớp 7

Vì góc tới bẳng góc phản xạ nên: i = i' = 40°

C. Bài tập tự luyện

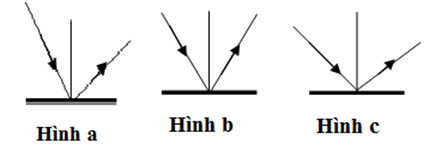

Bài 1: Hình vẽ nào dưới đây mô tả đúng định luật phản xạ ánh sáng?

Cách Vẽ đường đi của tia sáng và ảnh tạo bởi gương phẳng hay, có đáp án | Vật Lí lớp 7

 A. Hình a.

 B. Hình b.

 C. Hình c.

 D. Cả ba hình đều đúng.

Bài làm:

Định luật phản xạ ánh sáng:

+ Tia phản xạ nằm trong mặt phẳng tới và ở bên kia pháp tuyến so với tia tới.

+ Góc tới bằng góc phản xạ.

Chọn B

Bài 2: Vẽ ảnh của vật AB qua gương phẳng.

Cách Vẽ đường đi của tia sáng và ảnh tạo bởi gương phẳng hay, có đáp án | Vật Lí lớp 7

Đáp án:

Cách Vẽ đường đi của tia sáng và ảnh tạo bởi gương phẳng hay, có đáp án | Vật Lí lớp 7

Bài 3: Cho vật AB đặt trước một gương phẳng như hình vẽ:

Hãy vẽ ảnh A’B’ của vât AB qua gương phẳng

Cách Vẽ đường đi của tia sáng và ảnh tạo bởi gương phẳng hay, có đáp án | Vật Lí lớp 7

Đáp án:

Cách Vẽ đường đi của tia sáng và ảnh tạo bởi gương phẳng hay, có đáp án | Vật Lí lớp 7

Bài 4. Một vật sáng AB đặt trước một gương phẳng (hình vẽ). Góc tạo bởi vật và gương phẳng bằng 60°.

Cách Vẽ đường đi của tia sáng và ảnh tạo bởi gương phẳng hay, có đáp án | Vật Lí lớp 7

a) Hãy vẽ ảnh của vật AB tạo bởi gương phẳng và cho biết góc tạo bởi giữa ảnh và mặt gương.

b) Hãy vẽ tia sáng xuất phát từ điểm A tới gương rồi phản xạ qua điểm N

Đáp án:

a) Vẽ ảnh của AB bằng cách lấy đối xứng qua gương

Vì ảnh và vật đối xứng nhau qua gương nên góc tạo bởi ảnh A’B’ và gương là 60°.

Cách Vẽ đường đi của tia sáng và ảnh tạo bởi gương phẳng hay, có đáp án | Vật Lí lớp 7

b) Để vẽ tia sáng từ A đến gương phản xạ qua N thì ta lấy ảnh A’ đối xứng với A qua gương.

Từ ảnh A’ nối với N cắt gương tại điểm tới I’. Từ I’ nối với A đó là tia tới.

Cách Vẽ đường đi của tia sáng và ảnh tạo bởi gương phẳng hay, có đáp án | Vật Lí lớp 7

Bài 5. Cho các hình vẽ a,b,c, dưới đây. Hãy vẽ tia phản xạ (hoặc tia tới) và xác định trên hình vẽ độ lớn của các góc tới i (hoặc góc phản xạ i’)

Cách Vẽ đường đi của tia sáng và ảnh tạo bởi gương phẳng hay, có đáp án | Vật Lí lớp 7

Bài 6. Hãy vẽ ảnh của một số vật đặt trước gương phẳng ở trường hợp sau

Cách Vẽ đường đi của tia sáng và ảnh tạo bởi gương phẳng hay, có đáp án | Vật Lí lớp 7

Bài làm:

Cách Vẽ đường đi của tia sáng và ảnh tạo bởi gương phẳng hay, có đáp án | Vật Lí lớp 7

Bài 7. Vẽ ảnh của vật sáng AB trong trường hợp sau

Cách Vẽ đường đi của tia sáng và ảnh tạo bởi gương phẳng hay, có đáp án | Vật Lí lớp 7

Bài làm:

Cách Vẽ đường đi của tia sáng và ảnh tạo bởi gương phẳng hay, có đáp án | Vật Lí lớp 7

Bài 8. Vẽ ảnh của vật sáng là tam giác ABC đặt trước gương như hình.

Cách Vẽ đường đi của tia sáng và ảnh tạo bởi gương phẳng hay, có đáp án | Vật Lí lớp 7

Bài làm:

Cách Vẽ đường đi của tia sáng và ảnh tạo bởi gương phẳng hay, có đáp án | Vật Lí lớp 7

Bài 9. Trong các hình vẽ dưới đây, hãy vẽ các tia sáng xuất phát từ S đến gặp gương phẳng rồi phản xạ qua R

Cách Vẽ đường đi của tia sáng và ảnh tạo bởi gương phẳng hay, có đáp án | Vật Lí lớp 7

Bài làm:

Bước 1: Lấy ảnh S’ đối xứng với S qua gương phẳng.

Bước 2: Nối S’ với R cắt gương tại điểm tới I

Bước 3: Nối S với I.

Cách Vẽ đường đi của tia sáng và ảnh tạo bởi gương phẳng hay, có đáp án | Vật Lí lớp 7

Bài 10. Đặt hai gương phẳng vuông góc với nhau chiếu một tia sáng SI bất kỳ vào gương G1. Hãy vẽ đường đi của tia sáng qua G1, G2. Cho biết tia phản xạ qua G2 có phương như thế nào đối với tia tới SI?

Cách Vẽ đường đi của tia sáng và ảnh tạo bởi gương phẳng hay, có đáp án | Vật Lí lớp 7

Bài làm:

Có 2 cách để vẽ:

Cách 1:

+ Vẽ tia phản xạ tại I, tia này gặp gương G2 tại J.

+ Tại J vẽ tia phản xạ.

Cách 2:

+ Vẽ ảnh S1 của S qua gương G1

+ Vẽ ảnh S2 của S1 qua gương G2

+ Tia phản xạ tại I có đường kéo dài đi qua S1, đến gặp G2 tại J

+ Tia phản xạ tại J có đường kéo dài đi qua S2.

Cách Vẽ đường đi của tia sáng và ảnh tạo bởi gương phẳng hay, có đáp án | Vật Lí lớp 7
