Sách bài tập Vật Lí 7 Bài 28: Thực hành: Đo cường độ dòng điện và hiệu điện thế đối với đoạn mạch song song

---

---

Sách bài tập Vật Lí 7 Bài 28: Thực hành: Đo cường độ dòng điện và hiệu điện thế đối với đoạn mạch song song

Bài 28.1 trang 72 Sách bài tập Vật Lí 7 - Video giải tại 1:15 : Có các mạch điện với sơ đồ như hình 28.1, hãy cho biết trong những sơ đồ nào hai bóng đèn mắc song song.

Lời giải:

Trong các sơ đồ a,b,d hai bóng đèn mắc song song còn ở sơ đồ c và e hai bóng đèn được mắc nối tiếp với nhau.

Bài 28.2 trang 72 Sách bài tập Vật Lí 7 - Video giải tại 3:15 : Chỉ xét các sơ đồ ở hình 28.1, trong đó hai bóng đèn được mắc song song. Hãy:

   a. Ghi chữ M, N cho hai điểm nối chung của hai bóng đèn.

   b. Ghi chữ I cho dòng điện chạy trong mạch chính và kí hiệu bằng mũi tên chỉ chiều của dòng điện này.

   c. Ghi chữ I₁ , I₂ cho dòng điện chạy trong các mạch rẽ và kí hiệu bằng mũi tên chỉ chiều của các dòng điện này.

Lời giải:

Các kí hiệu được thể hiện như hình vẽ sau:

Bài 28.3 trang 72 Sách bài tập Vật Lí 7 - Video giải tại 6:30 : Cho mạch điện có sơ đồ như hình 28.2. Hỏi phải đóng hay ngắt các công tắc như thế nào để:

   a. Chỉ có đèn Đ₁ sáng?

   b. Chỉ có đèn Đ₂ sáng?

   c. Cả hai đèn Đ₁ và Đ₂ đều sáng?

Lời giải:

   a. Để chỉ có đèn Đ₁ sáng: công tắc K và K₁ đóng, công tắc K₂ ngắt.

   b. Để chỉ có đèn Đ₂ sáng: công tắc K và K₂ đóng, công tắc K₁ ngắt.

   c. Cả hai đèn Đ₁ và Đ₂ đều sáng cả công tắc K, K₁ và K₂ đều đóng.

Bài 28.4 trang 72 Sách bài tập Vật Lí 7 - Video giải tại 10:18 : Có 3 nguồn điện loại 12V, 6V, 3V và hai bóng đèn cùng loại đều ghi 6V. Hỏi có thể mắc song song hai bóng đèn này rồi mắc thành mạch kín với nguồn điện nào trên đây để hai bóng đèn này sáng bình thường? Vì sao?

Lời giải:

   Mắc với nguồn điện 6V, vì đoạn mạch mắc song song khi đó hiệu điện thế trên mỗi đèn đều là 6V, hai đèn sáng bình thường.

Bài 28.5 trang 73 Sách bài tập Vật Lí 7 - Video giải tại : Trên hầu hết các bóng đèn, quạt điện và các dụng cụ điện được sử dụng trong các gia đình đều có ghi 220V. Hỏi:

   a. Khi các dụng cụ này hoạt động bình thường thì hiệu điện thế giữa hai đầu mỗi dụng cụ là bao nhiêu?

   b. Các dụng cụ này được mắc nối tiếp hay song song ở mạng điện gia đình, biết rằng hiệu điện thế của mạng điện này là 220V.

Lời giải:

   a. Khi các dụng cụ này hoạt động bình thường thì hiệu điện thế giữa hai đầu mỗi dụng cụ là 220V.

   b. Các dụng cụ trong mạng điện có hiệu điện thế bằng hiệu điện thế của mạng điện là 220V nên các dụng cụ này mắc song song ở điện gia đình

Bài 28.6 trang 73 Sách bài tập Vật Lí 7 - Video giải tại : Hai bóng đèn trong các mạch điện có sơ đồ nào dưới đây (hình 28.3) không mắc song song với nhau?

Lời giải:

   Đáp án: A

Trong hình 28.3 có sơ đồ mạch điện A là hai bóng đèn mắc nối tiếp nên không mắc song song với nhau.

Bài 28.7 trang 73 Sách bài tập Vật Lí 7 - Video giải tại : Đối với đoạn mạch gồm hai bóng đèn mắc song song thì giữa cường độ dòng điện mạch chính và các mạch rẽ có mỗi quan hệ nào dưới đây?

   A. Cường độ dòng điện mạch chính nhỏ hơn tổng các cường độ dòng điện mạch rẽ.

   B. Cường độ dòng điện mạch chính bằng tổng các cường độ dòng điện mạch rẽ.

   C. Cường độ dòng điện mạch chính bằng các cường độ dòng điện qua mỗi mạch rẽ.

   D. Cường độ dòng điện mạch chính lớn hơn tổng các cường độ dòng điện mạch rẽ.

Lời giải:

   Đáp án: B

Đối với đoạn mạch gồm hai bóng đèn mắc song song thì cường độ dòng điện mạch chính bằng tổng các cường độ dòng điện mạch rẽ.

Bài 28.8 trang 73 Sách bài tập Vật Lí 7 - Video giải tại : Để đo hiệu điện thế giữa hai đầu đoạn mạch phải mắc vôn kế theo cách nào dưới đây?

   A. Mắc vôn kế song song với đoạn mạch sao cho chốt âm của nó được mắc về phía cực dương của nguồn điện.

   B. Mắc vôn kế nối tiếp với đoạn mạch sao cho chốt dương của nó được mắc về phía cực dương của nguồn điện.

   C. Mắc vôn kế song song với đoạn mạch sao cho chốt dương của nó được mắc về phía cực dương của nguồn điện.

   D. Mắc vôn kế nối tiếp với đoạn mạch sao cho chốt dương của nó được mắc về phía cực âm của nguồn điện.

Lời giải:

Đáp án: C.

Để đo hiệu điện thế giữa hai đầu đoạn mạch phải mắc vôn kế song song với đoạn mạch sao cho chốt dương của nó được mắc về phía cực dương của nguồn điện.

Bài 28.9 trang 74 Sách bài tập Vật Lí 7 - Video giải tại : Có hai bóng đèn Đ₁ và Đ₂ giống nhau cùng ghi 3V được mắc song song vào mạch với nguồn điện gồm 2 pin mắc nối tiếp, mỗi pin có ghi 1,5V. Nếu tháo bỏ bớt đèn Đ₂ đi thì đèn Đ₁ còn lại sẽ có độ sáng thay đổi như thế nào?

   A. Đèn Đ₁ vẫn sáng bình thường như trước.

   B. Đèn Đ₁ sáng yếu hơn so với trước.

   C. Đèn Đ₁ không sáng.

   D. Đèn Đ₁ sáng mạnh hơn so với trước.

Lời giải:

   Đáp án: A

Vì đèn Đ₁ được mắc song song với đèn Đ₂ nên nếu tháo bỏ bớt đèn Đ₂ đi thì đèn Đ₁ vẫn sáng bình thường như trước.

Bài 28.10 trang 74 Sách bài tập Vật Lí 7 - Video giải tại : Có một nguồn điện 6V, một bóng đèn Đ₁ có ghi 6V và một bóng đèn Đ₂ có ghi 12V. Có thể mắc hai bóng đèn này vào nguồn điện đã cho như thế nào để cả hai bóng đèn đồng thời sáng bình thường?

   A. Mắc nối tiếp hai bóng đèn này vào nguồn điện đã cho.

   B. Mắc song song hai bóng đèn này vào nguồn điện đã cho.

   C. Mắc nối tiếp đèn Đ₁ với nguồn điện thành một đoạn mạch rồi mắc đèn Đ₂ song song với đoạn mạch này.

   D. Không có cách mắc nào.

Lời giải:

   Đáp án: D

Vì nguồn điện có hiệu điện thế 6V bằng hiệu điện thế của đèn Đ₁ nên có thế mắc song song để đèn sáng bình thường, nhưng hiệu điện thế của đèn Đ₂ có hiệu điện thế 12V lớn hơn hiệu điện thế của nguồn. Vì vậy không có cách nào có thể mắc hai bóng đèn này vào nguồn điện đã cho như thế nào để cả hai bóng đèn đồng thời sáng bình thường.

Bài 28.11 trang 74 Sách bài tập Vật Lí 7 - Video giải tại : Các bóng đèn dùng trong gia đình được mắc song song là vì lí do nào sau đây?

   A. Để các bóng đèn được sáng bình thường.

   B. Để dễ dàng mắc điện hơn.

   C. Để khi một bóng đèn hỏng (đứt dây tóc) thì các bóng đèn còn lại vẫn sáng bình thường.

   D. Để có thể trang trí các phòng ở đẹp hơn bằng các mạch điện với các bóng đèn.

Lời giải:

   Đáp án: C

Các bóng đèn dùng trong gia đình được mắc song song là vì để khi một bóng đèn hỏng ( đứt dây tóc) thì các bóng đèn còn lại vẫn sáng bình thường.

Bài 28.12 trang 74 Sách bài tập Vật Lí 7 - Video giải tại : Ghép mỗi đoạn câu ở cột bên trái với một đoạn ở cột bên phải để thành một câu hoàn chỉnh có nội dung đúng.

1. Luôn có hiệu điện thế giữa 2. Khi có hiệu điện thế giữa 3. Không có hiệu điện thế giữa 4. Có hiệu điện thế bằng nhau giữa

a. hai đầu bóng đèn để riêng, chưa mắc vào mạch. b. hai đầu các bóng đèn mắc song song với nhau. c. hai đầu bóng đèn thì có dòng điện chạy qua. d. hai đầu các bóng đèn mắc nối tiếp với nhau. e. hai cực của nguồn điện.

Lời giải:

   1.e     2.c     3.a     4.b

Bài 28.13 trang 75 Sách bài tập Vật Lí 7 - Video giải tại : Ghép mỗi đoạn câu ở cột bên trái với một đoạn câu ở cột bên phải để thành một câu hoàn chỉnh có nội dung đúng:

1. Hiệu điện thế giữa hai đầu bóng đèn chưa mắc vào mạch 2. Hiệu điện thế giữa hai cực của nguồn điện 3. Hiệu điện thế giữa hai đầu đoạn mạch gồm hai bóng đèn mắc song song đang sáng 4. Hiệu điện thế giữa hai đầu đoạn mạch gồm hai bóng đèn mắc nối tiếp đang sáng

a. luôn bằng hiệu điện thế giữa hai đầu mỗi bóng đèn. b. luôn bằng 0. c. luôn nhỏ hơn hiệu điện thế giữa hai đầu mỗi bóng đèn. d. luôn khác 0. e.luôn lớn hơn hiệu điện thế giữa hai đầu mỗi bóng đèn.

Lời giải:

   1.b     2.d     3.a     4.e

Bài 28.14 trang 75 Sách bài tập Vật Lí 7 - Video giải tại : Ghép mỗi đoạn câu ở cột bên trái với một đoạn câu ở cột bên phải để thành một câu hoàn chỉnh có nội dung đúng:

1. Nếu hai bóng đèn giống nhau đều có ghi 3V và được mắc nối tiếp vào hiệu điện thế 5V 2. Nếu hai bóng đèn giống nhau đều có ghi 3V và được mắc song song vào hiệu điện thế 5V 3. Nếu hai bóng đèn có ghi 3V và 6V, mắc song song vào hiệu điện thế 3V 4. Nếu hai bóng đèn giống nhau đều có ghi 3V và được mắc nối tiếp vào hiệu điện thế 6V

a. thì cả hai đèn đều sáng bình thường. b. thì hiệu điện thế giữa hai đầu mỗi đèn là như nhau và một trong hai đèn sáng bình thường. c. thì dòng điện chạy qua hai đèn có cùng cường độ và cả hai đèn sáng dưới mức bình thường. d. thì cả hai đèn sáng quá mức bình thường.

Lời giải:

   1.c     2.d     3.b     4.a

Bài 28.15 trang 75 Sách bài tập Vật Lí 7 - Video giải tại : Nguồn điện trong mạch điện có sơ đồ như hình 28.4 là một pin còn mới có ghi 1,5V.

   a. Hỏi vôn kế có số chỉ là bao nhiêu? Vì sao?

   b. Để đo hiệu điện thế giữa hai đầu một đoạn mạch thì phải mắc vôn kế nối tiếp hay song song với đoạn mạch đó? Khi đó chốt (+) hay chốt (-) của vôn kế phải được mắc về phía nào?

Lời giải:

a. Vôn kế có số chỉ là 1,5V. Vì vôn kế đo hiệu điện thế giữa hai cực của nguồn điện.

b. Để đo hiệu điện thế giữa hai đầu một đoạn mạch thì phải mắc vôn kế song song với đoạn mạch đó. Khi đó chốt (+) của vôn kế được mắc với cực (+) của nguồn điện và chốt (-) của vôn kế được mắc với cực (-) của nguồn điện như hình vẽ sau:

Bài 28.16 trang 76 Sách bài tập Vật Lí 7 - Video giải tại : Trong mạch điện có sơ đồ như hình 28.5, ampe kế có số chỉ I = 0,54A. Biết cường độ dòng điện đi qua đèn Đ₁ lớn gấp hai lần cường độ dòng điện đi qua đèn Đ₂

   a. Hãy tính cường độ dòng điện I₁ và I₂ tương ứng đi qua các đèn Đ₁ và Đ₂.

   b. Hãy so sánh hiệu điện thế giữa hai đầu các đèn Đ₁ và Đ₂.

Lời giải:

a. Theo đề bài ta có: I₁ = 2I₂.

Vì đèn 1 song song với đèn 2 nên:

I = I₁ + I₂ = I₂ + 2I₂ = 3I₂ = 0,54A

→ I₂ = 0,18A; I₁ = 2.I₂ = 0,36A

b. Hiệu điện thế giữa hai đầu các đèn Đ₁ và Đ₂ là bằng nhau. Vì đèn Đ₁ mắc song song với đèn Đ₂.

Bài 28.17 trang 76 Sách bài tập Vật Lí 7 - Video giải tại : Một đèn để bàn và một quạt điện đều có ghi 220V.

   a. Khi mắc đèn và quạt này vào cùng một ổ lấy điện ở gia đình, thì chúng được mắc với nhau như thế nào?

   b. Hiệu điện thế giữa hai lỗ của ổ lấy điện phải có giá trị là bao nhiêu để đèn và quạt hoạt động bình thường khi mắc chúng như trên?

Lời giải:

a. Khi mắc đèn và quạt này vào cùng một ổ lấy điện ở gia đình, thì chúng được mắc song song với nhau vì đèn và quạt điện đều ghi 220V bằng hiệu điện thế của mạng điện trong gia đình.

b. Hiệu điện thế giữa hai lỗ của ổ lấy điện phải có giá trị là U = 220V để đèn và quạt hoạt động bình thường khi mắc chúng như trên.

Bài 28.18 trang 76 Sách bài tập Vật Lí 7 - Video giải tại 13:12 : Cho mạch điện có sơ đồ như hình 28.6.

   a. Biết hiệu điện thế giữa hai đầu đèn Đ₁ là U₁ = 2,8V, hãy cho biết hiệu điện thế U₂ giữa hai đầu đèn Đ₂.

   b. Biết cường độ dòng điện chạy qua nguồn điện là I = 0,45A và chạy qua Đ₂ là I₂ = 0,22A. Tính cường độ dòng điện I₁ chạy qua đèn Đ₁.

Lời giải:

a. Vì đèn Đ₁ mắc song song với đèn Đ₂ nên U₂ = U₁ = 2,8V

b. Vì Đ₁ // Đ₂ nên I = I₁ + I₂ → I₁ = I - I₂ = 0,45 - 0,22 = 0,23A

Bài 28.19 trang 77 Sách bài tập Vật Lí 7 - Video giải tại 16:42 : Trong mạch điện có sơ đồ hình hình 28.7, hai bóng đèn là giống nhau.

   a. Cần dùng mấy ampe kế để có thể đo đồng thời cường độ dòng điện chạy qua mạch chính và qua mỗi bóng đèn Đ₁, Đ₂? Vẽ sơ đồ mắc các ampe kế này.

   b. Cần dùng mấy máy vôn kế để do đồng thời hiệu điện thế ở hai đầu mỗi bóng đèn Đ₁, Đ₂? Vẽ sơ đồ mắc các ampe kế này.

Lời giải:

a. Cần dùng 1 ampe kế đo cường độ dòng điện qua mạch chính I. Từ đó suy ra cường độ dòng điện qua mỗi bóng đèn là giống nhau và bằng:

I₁ = I₂ = I/2

Sơ đồ mạch điện được mắc như hình 28.7a

b. Cần dùng 1 vôn kế để đo đồng thời hiệu điện thế ở 2 đầu mỗi bóng đèn Đ₁, Đ₂. Vì Đ₁ // Đ₂ thì U₁ = U₂ = U₁₂

Sơ đồ mạch điện được mắc như hình 28.7b:

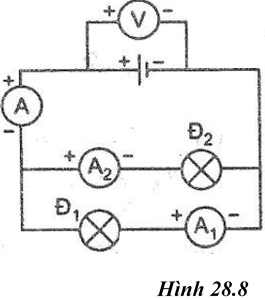

Bài 28.20 trang 77 Sách bài tập Vật Lí 7 - Video giải tại 23:06 : Cho mạch điện có sơ đồ như hình 28.8, trong đó vôn kế chỉ U = 3V, ampe kế I = 0,6A, ampe kế A₁ chỉ I₁ = 0,32A

   a. Tìm số chỉ I₂ của ampe kế A₂.

   b. Tìm hiệu điện thế U₁, U₂ tương ứng ở hai đầu mỗi bóng đèn.

   c. Nếu đèn Đ₁ bị hỏng thì ampe kế A chỉ 0,38A. Hỏi khi đó số chỉ của ampe kế A₂ là bao nhiêu?

Lời giải:

a. Vì đèn Đ₁ được mắc song song với đèn Đ₂ nên số chỉ của ampe kế A₂ là:

I₂ = I - I₁ = 0,6 - 0,32 = 0,28A.

b. Do đèn Đ₁ được mắc song song với đèn Đ₂ nên hiệu điện thế ở hai đầu mỗi đèn là:

U₁ = U₂ = U = 3V.

c. Khi đèn Đ₁ bị hỏng thì đèn Đ₂ được mắc nối tiếp với nguồn nên: I₂ = I = 0,38A.
