I. CƯỜNG ĐỘ DÒNG ĐIỆN. ĐỊNH LUẬT OHM

1. Dòng điện

- Dòng điện là dòng dịch chuyển có huớng của các hạt mang điện (điện tích).

- Quy ước chiều dòng điện là chiều dịch chuyển của điện tích dương.

- Dòng điện trong các chất khác nhau được tạo nên bởi các hạt mang điện khác nhau.

2. Cường độ dòng điện

- Cường độ dòng điện đặc trưng cho tác dụng mạnh, yếu của dòng điện.

- Cường độ dòng điện được xác định bằng điện lượng (lượng điện tích) chuyển qua tiết diện thẳng của vật dẫn trong một đơn vị thời gian.

$I=\frac{\Delta q}{\Delta t}$

+ Đơn vị: Ampe. $1 \text{A}=\frac{1\text{C}}{\text{ls}}=1\text{C}/\text{s}$

+ Dụng cụ đo là ampe kế (được mắc nối tiếp với cường độ dòng điện cần đo).

- Dòng điện không đổi là dòng điện có chiều và độ lớn không thay đổi theo thời gian.

- Cuờng độ dòng điện không đổi: $I=\frac{q}{t}$

3. Tốc độ dịch chuyển có hướng của các hạt mang điện (vận tốc trôi)

Tốc độ dịch chuyển có hướng của các hạt mang điện (vận tốc trôi) tỉ lệ với cường độ dòng điện chạy trong vật dẫn.

$v=\frac{I}{nS\left|q\right|}$

Trong đó: I: cường độ dòng điện chạy qua dây dẫn (A).

     n: mật độ hạt mang điện.

     S: diện tích tiết diện thẳng của dây dẫn (m²)

     |q|: độ lớn điện tích của mỗi hạt tải điện (C).

Cường độ dòng điện chạy trong vật dẫn bằng kim loại có các hạt tải điện là electron: I = nSve

4. Điện trở. Định luật Ohm

Khái niệm: Điện trở là đại lượng đặc trưng cho mức độ cản trở dòng điện của vật dẫn.

Biểu thức: $R=\frac{U}{I}$

Đơn vị: $ohm\left(\Omega \right).1\Omega =\frac{1V}{1A}$

Điện trở của một đoạn dây kim loại: $R=\rho \frac{\mathcal{l}}{S}$

5. Ảnh hưởng của nhiệt độ lên điện trở

Điện trở kim loại phụ thuộc vào nhiệt độ theo gần đúng là hàm bậc nhất: $R=R_0\left[1+\alpha \left(t-t_0\right)\right]$

Trong đó: R là điện trở kim loại ở nhiệt độ t.

     R₀ là điện trở kim loại ở nhiệt độ t_o.

     α là hệ số nhiệt điện trở (K^-1).

6. Ví dụ mẫu

Ví dụ 1: Trong dông sét, một điện tích âm có độ lớn 1 C được phóng xuống đất trong khoảng thời gian 4.10^-4 s. Tính cường độ dòng điện của tia sét đó.

Hướng dẫn giải

Áp dụng công thức $\text{I}=\frac{\text{q}}{\text{t}}=\frac{1}{4\cdot {10}^{-4}}=2500\text{ A}$.

Ví dụ 2: Trong thời gian 30 giây, có một điện lượng 60 C chuyển qua tiết diện thẳng của dây dẫn. Tính cường độ dòng điện qua dây và số electron chuyển qua tiết diện thẳng của dây dẫn trong thời gian 2 giây.

Hướng dẫn giải

- Cường độ dòng điện: $I=\frac{\text{Δ}q}{\text{Δ}t}=2\text{ A}$.

- Điện lượng chuyển qua tiết diện thẳng của dây dẫn trong thời gian 2 giây: ∆q = It = 2.2 = 4C.

- Số electron chuyển qua tiết diện thẳng của dây dẫn là: $n=\frac{\text{Δ}q}{\left|e\right|}=\mathrm{2,5}\cdot {10}^{19}$ electron.

Ví dụ 3: Mật độ electron tự do trong một đoạn dây nhôm hình trụ là 1,8.10²⁰ electron/m³. Cường độ dòng điện chạy qua dây nhôm hình trụ có đường kính 2 mm là 2A. Tính tốc độ dịch chuyển có hướng của electron trong dây nhôm đó.

Hướng dẫn giải

Tốc độ dịch chuyển có hướng của electron tự do được xác định:

v = $\frac{I}{\text{ Sne }}=\frac{I}{\frac{\pi d^2}{4}\text{.ne }}$ = $\frac{4\cdot 2}{\pi \cdot {\frac{\left(2\cdot {10}^{-3}\right)}{4}}^2\cdot \mathrm{1,8}\cdot {10}^{29}\cdot \mathrm{1,6}\cdot {10}^{-19}}$ = 0,21.10^-4 m/s.

Ví dụ 4: Một đoạn dây dẫn bằng đồng có điện trở suất ${\mathrm{1,69.10}}^{-8}\text{Ωm}$, dài 2,0 m và đường kính tiết diện là 1,0 mm. Cho dòng điện 1,5 A chạy qua đoạn dây.

a) Tính điện trở của đoạn dây.

b) Tính hiệu điện thế giữa hai đầu đoạn dây.

Hướng dẫn giải

a) Điện trở của đoạn dây: $R=\rho \frac{\mathcal{l}}{S}=\rho \frac{4\mathcal{l}}{\pi d^2}$ = $\mathrm{1,69}\cdot {10}^{-8}\cdot \frac{4.2}{\pi {\left(\mathrm{0,001}\right)}^2}\approx \mathrm{0,043}\text{Ω}$

b) Hiệu điện thế giữa hai đầu đoạn dây: U = RI = 0,043.1,5 = 0,065 V.

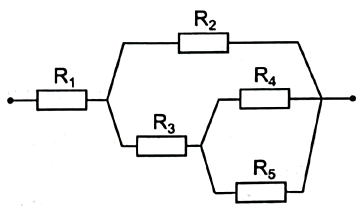

Ví dụ 5: Cho mạch điện như hình vẽ. Các giá trị điện trở R₁ = 6Ω, R₂ = 4Ω, R₃ = 2Ω, R₄ = 3Ω, R₅ = 6Ω.

a) Tính hiệu điện thế giữa hai đầu điện trở R₂ nếu cường độ dòng điện qua điện trở R₁ có giá trị 1 A.

b) Tính hiệu điện thế giữa hai đầu điện trở R₂ nếu cường độ dòng điện qua điện trở R₅ có giá trị 1 A.

Hướng dẫn giải

$R_{45}=\frac{R_4{R}_5}{R_4+R_5}=2\Omega ;R_{345}=R_3+R_{45}=4\Omega$

$R_{2345}=\frac{R_2.R_{345}}{R_2+R_{345}}=2\Omega ;R_{12345}=R_1+R_{2345}=8\Omega$

a) Vì R₃₄₅ = R₂ nên ta có $I_2=I_{345}=\frac{I_1}{2}=\mathrm{0,5}\text{ A}$.

$U_{R_2}=I_2{R}_2=\mathrm{0,5}\cdot 4=2\text{ V}$.

b) Ta có: $U_{R_4}=U_{R_5}$ => $\frac{I_4}{I_5}=\frac{R_5}{R_4}=2\Rightarrow I_4=2I_5=2\text{ A}$.

Vì R₃₄₅ = R₂ nên ta suy ra: $I_{345}=I_2=I_3=I_4+I_5=3\text{ A}$.

$U_{R_2}=I_2{R}_2=3.4=12\text{ V}$.

II. NGUỒN ĐIỆN VÀ NĂNG LƯỢNG ĐIỆN

1. Khái niệm nguồn điện

Nguồn điện là thiết bị để tạo ra và duy trì hiệu điện thế, nhằm duy trì dòng điện trong mạch.

Kí hiệu:

Nguồn điện có 2 cực: cực có điện thế cao hơn là cực dương, cực có điện thế thấp hơn là cực âm.

2. Suất điện động của nguồn điện

Suất điện động E là đại lượng đặc trưng cho khả năng thực hiện công của nguồn điện.

Biểu thức: $\text{E}=\frac{A}{q}$

Đơn vị: vôn (V). $1V=\frac{1J}{1C}=1J/C$

3. Điện trở trong của nguồn điện

Trong mạch điện kín, dòng điện chạy qua mạch có ngoài và trong. Như vậy nguồn điện cũng là một vật dẫn và cũng có điện trở. Điện trở này gọi là điện trở trong của nguồn điện. Vì vậy mỗi nguồn điện được đặc trưng bằng suất điện động E và điện trở trong r.

4. Các công thức của nguồn điện

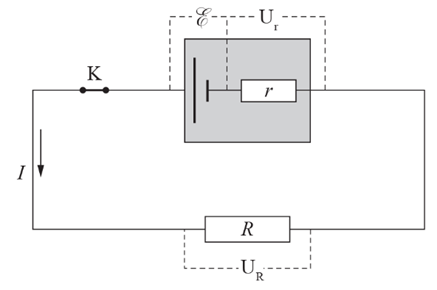

Xét mạch kín gồm nguồn điện (E,r) mắc với điện trở r tạo thành mạch kín.

Công của nguồn điện: A = E/q = EIt

Nhiệt lượng tỏa ra của cả mạch: Q = I²(R + r)t

Hiệu điện thế mạch ngoài: U = I.R = E - Ir

Định luật Ohm cho toàn mạch: Cường độ dòng điện chạy trong mạch điện kín tỉ lệ thuận với suất điện động của nguồn điện và tỉ lệ nghịch với điện trở toàn phần của mạch đó.

$I=\frac{\text{E}}{R+r}$

5. Ghép nguồn điện thành bộ

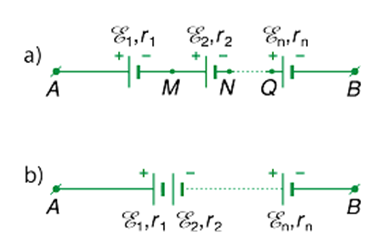

Ghép nối tiếp

+ Suất điện động của bộ nguồn ghép nối tiếp bằng tổng các suất điện động của các nguồn có trong bộ: ${\text{E}}_b={\text{E}}_1+{\text{E}}_2+\mathrm{...}+{\text{E}}_n$

+ Điện trở trong r_b của bộ nguồn điện ghép nối tiếp bằng tổng các điện trở trong của các nguồn có trong bộ: $r_b=r_1+r_2+\mathrm{...}+r_n$

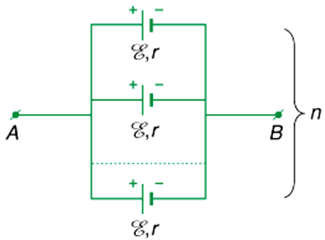

Ghép song song

+ Khi nối n nguồn giống nhau có cực dương nối với nhau, cực âm nối với nhau gọi là nối song song.

+ Suất điện động của bộ nguồn: E_b = E

+ Điện trở trong của bộ nguồn: $r_b=\frac{r}{n}$

................................

................................

................................
