Câu 379: Chọn câu trả lời sai

Bài tập trắc nghiệm Vật Lí 7 | Câu hỏi trắc nghiệm Vật Lí 7

Cho một đoạn mạch điện như hình 11.4

Quảng cáo

Đèn Đ1 và đèn Đ2. Điện trở khóa K’ bằng không

A. Khi K, K’ đóng: đèn Đ1, Đ2 đều sáng

B. Khi K đóng, K’ ngắt (mở): đèn Đ1 sáng, đèn Đ2 tắt

C. K, K’ đều ngắt. Đèn Đ1, Đ2 đều tắt

D. Khi K ngắt, K’ đóng: đèn Đ1 tắt, đèn Đ2 sáng

Câu 380: Chọn câu trả lời đúng

Bài tập trắc nghiệm Vật Lí 7 | Câu hỏi trắc nghiệm Vật Lí 7

Cho một đoạn mạch điện như hình 11.5

Đèn Đ1 và đèn Đ2. Điện trở khóa K1, K2 bằng không

A. Khi K1, K2 đều đóng: đèn Đ1, Đ2 đều sáng

Quảng cáo


B. Khi K1 đóng, K2 ngắt (mở): đèn Đ1 tắt, đèn Đ2 sáng

C. Khi K1 ngắt, K2 đóng: đèn Đ1 tắt, đèn Đ2 sáng

D. K1, K2 đều ngắt. Đèn Đ1, Đ2 đều tắt

Câu 381: Chọn câu trả lời đúng

Bài tập trắc nghiệm Vật Lí 7 | Câu hỏi trắc nghiệm Vật Lí 7

Trong hình 11.6, chiều dòng điện trong sơ đồ mạch điện nào đúng?

A. Mạch (1)

B. Mạch (2)

C. Cả (1) và (2) đều đúng

D. Cả (1) và (2) đều sai

Câu 382: Chọn câu trả lời đúng

Bài tập trắc nghiệm Vật Lí 7 | Câu hỏi trắc nghiệm Vật Lí 7

Cho mạch điện như hình 11.7. Khi bật công tắc đèn nào sáng?

A. Chỉ có đèn A sáng

B. Chỉ có đèn B sáng

C. Cả hai đèn đều sáng

D. Cả hai đèn đều tắt

Câu 383: Chọn câu trả lời đúng

Bài tập trắc nghiệm Vật Lí 7 | Câu hỏi trắc nghiệm Vật Lí 7

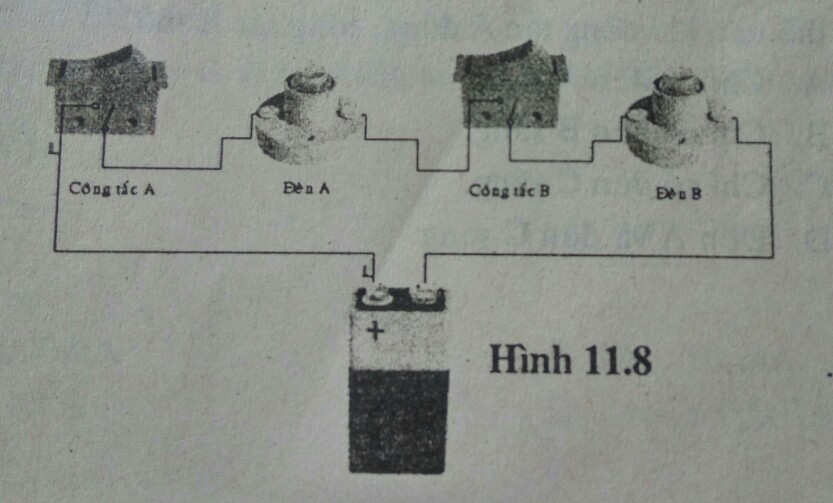

Mạch điện được bố trí như hình 11.8. Đèn A và B sáng khi:

A. Công tắc A đóng, công tắc B mở

B. Công tắc B đóng, công tắc A mở

C. Công tắc A đóng, công tắc B đóng

D. Công tắc A mở, công tắc B mở

Câu 384: Chọn câu trả lời đúng

Bài tập trắc nghiệm Vật Lí 7 | Câu hỏi trắc nghiệm Vật Lí 7

Cho mạch điện như hình 11.9

A. Công tắc A đóng, công tắc B mở: đèn A sáng, đèn B tắt

B. Công tắc A mở, công tắc B đóng: đèn A tắt, đèn B sáng

C. Công tắc A đóng, công tắc B đóng: đèn A sáng, đèn B sáng

D. Cả ba câu đều đúng

Câu 385: Chọn câu trả lời đúng

Bài tập trắc nghiệm Vật Lí 7 | Câu hỏi trắc nghiệm Vật Lí 7

Cho mạch điện như hình 11.10. Khi công tắc mở:

A. Đèn A sáng, đèn B tắt

B. Đèn A tắt, đèn B sáng

C. Đèn A sáng, đèn B sáng

D. Đèn A tắt, đèn B tắt

Câu 386: Chọn câu trả lời đúng

Bài tập trắc nghiệm Vật Lí 7 | Câu hỏi trắc nghiệm Vật Lí 7

Cho mạch điện như hình 11.11. Cả ba đèn sẽ cháy ra sao khi cả hai công tắc A và B cùng mở?

A. Chỉ có đèn A tắt

B. Chỉ có đèn B tắt

C. Chỉ có đèn C tắt

D. Cả ba đèn cùng tắt

Quảng cáo
Cài đặt app vietjack

Câu 387: Chọn câu trả lời đúng

Cho mạch điện như hình 11.11. Ba đèn sáng như thế nào khi công tắc A đóng, công tắc B mở?

A. Chỉ có đèn A sáng

B. Chỉ có đèn B sáng

C. Chỉ có đèn C sáng

D. Đèn A và đèn C sáng

Câu 388: Chọn câu trả lời đúng

Cho mạch điện như hình 11.12. Nếu tháo đèn 2 ra khỏi mạch hì:

A. Chỉ có đèn 1 tắt

B. Chỉ có đèn 3 tắt

C. Đèn 1 và đèn 4 sẽ tắt

D. Đèn 1 và đèn 3 sẽ tắt

Hướng dẫn giải và Đáp án

Câu 379:

Lí luận tương tự câu 374, ta có:

+ Khi K, K’đóng => dòng điện qua cả đèn Đ1, Đ2 => đèn Đ1, Đ2 đều sáng

+ Khi K đóng, K’ ngắt (mở): dòng điện qua đèn Đ1, không qua đèn Đ2 => đèn Đ1 sáng, đèn Đ2 tắt

+ K, K’ đều ngắt dòng điện không qua mạc được => đèn Đ1, Đ2 đều tắt

+ Khi K ngắt, K’ đóng: dòng điện không qua mạch được => đèn Đ1, Đ2 đều tắt

   - Câu trả lời sai: D

Đáp án: D

Câu 380:

Lí luận tương tự câu 374 ta có:

+ Khi K1, K2 đều đóng: dòng điện không qua đèn Đ1, Đ2 => đèn Đ1, Đ2 đều tắt

+ Khi K1 đóng, K2 ngắt (mở): dòng điện không qua đèn Đ1, qua đèn Đ2

   - Đèn Đ1 tắt, đèn Đ2 sáng

+ Khi K1 ngắt, K2 đóng: dòng điện qua đèn Đ1, không qua đèn Đ2 => đèn Đ1 sáng, đèn Đ2 tắt

+ K1, K2 đều ngắt: dòng điện qua cả đèn Đ1, Đ2 => đèn Đ1, Đ2 đều sáng

   - Câu trả lời đúng: B

Đáp án: B

Câu 381:

Trong hình 11.6, chiều dòng điện trong sơ đồ cả hai mạch (1) và (2) đều đúng

Đáp án: D

Bài tập trắc nghiệm Vật Lí 7 | Câu hỏi trắc nghiệm Vật Lí 7

Câu 382:

Trong mạch điện hình 11.7, khi bật công tắc cả hai đèn đều sáng

Đáp án: C

Câu 383:

Mạch điện được bố trí như hình 11.8. Đèn A và B sáng khi công tắc A đóng và công tắc B đóng

Đáp án: C

Câu 384:

Trong mạch điện như hình 11.9

   -Công tắc A đóng, công tắc B mở: đèn A sáng, đèn B tắt

   -Công tắc A mở, công tắc B đóng: đèn A tắt, đèn B sáng

   -Công tắc A đóng, công tắc B đóng: đèn A sáng, đèn B sáng

   - Cả ba câu đều đúng

Đáp án: D

Câu 385:

Trong mạch điện như hình 11.10. Khi công tắc mở đèn A sáng, đèn B tắt

Đáp án: A

Câu 386:

Trong mạch điện như hình 11.11, khi cả hai công tắc A và B cùng mở chỉ có đèn B tắt

Đáp án: B

Câu 387:

Trong mạch điện như hình 11.11, khi công tắc A đóng, công tắc B mở chỉ có đèn C sáng

Đáp án: C

Câu 388:

Bài tập trắc nghiệm Vật Lí 7 | Câu hỏi trắc nghiệm Vật Lí 7

Trong mạch điện như hình 11.12, nếu tháo đèn 2 ra khỏi mạch thì chỉ có đèn 1 tắt

Đáp án: A
